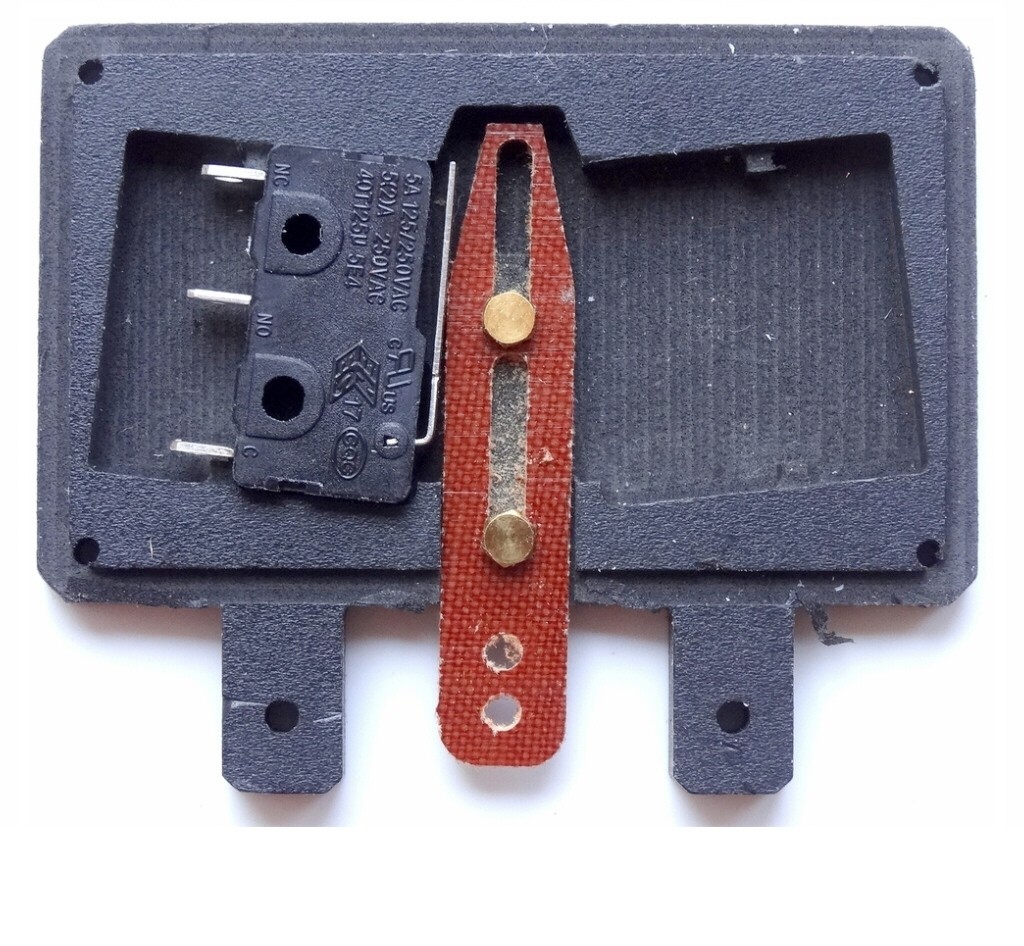

Weichen- und Signalschalter 1xum

Gehäuse ca. 55 x 34 mm
Art.-Nr. 5914
16,00 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungDiesen Schalter können Sie z.B. problemlos als Umschalter für die Messing-Herzstücke der Weichen verwenden. Er ist einfach an die gegenüberliegende Seite des Weichenantriebs zu montieren. Auch für Signal- oder Gleisschaltungen geeignet. Der Schalter ist belastbar bis 125 V / 5 A. Es sind drei...
Schließen

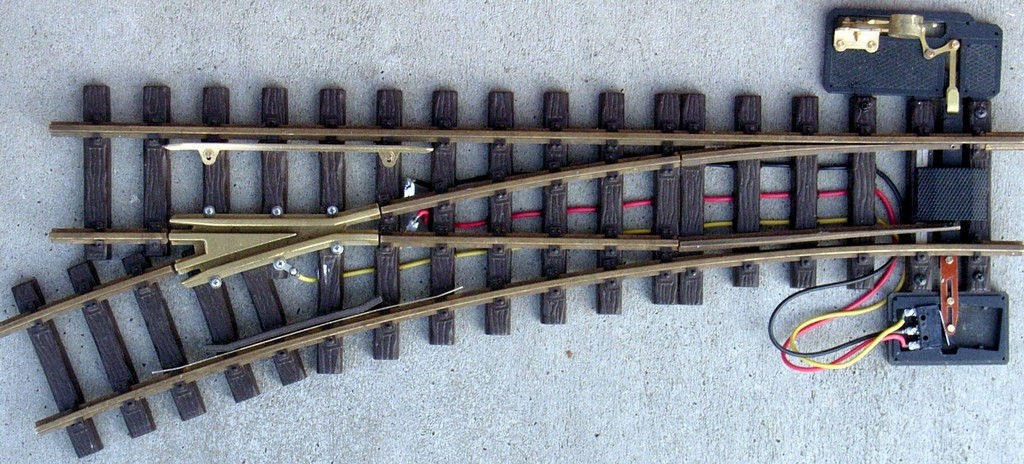

Diesen Schalter können Sie z.B. problemlos als Umschalter für die Messing-Herzstücke der Weichen verwenden. Er ist einfach an die gegenüberliegende Seite des Weichenantriebs zu montieren. Auch für Signal- oder Gleisschaltungen geeignet. Der Schalter ist belastbar bis 125 V / 5 A.

Es sind drei Kontakte vorhanden:
C steht für common = gemeinsamer Pol
NO bedeutet normally opened = in der Nullstellung nicht durchgeschaltet
NC bedeutet normally closed = in der Nullstellung durchgeschaltet.

Damit lässt sich dann z.B. auch eine einpolige Abschaltung eines Abstellgleises realisieren, indem der Strom vom Hauptgleis auf den C-Kontakt gelegt wird. Das Abstellgleis bekommt dann den Strom von den anderen Kontakten. NO oder NC richtet sich nach dem Einbau des Schalters und der Weichenposition.

Dokumente
  •  05914-anleitung-umschalter.pdf

Alternativen und Ergänzungen

Bild von Weiche links R2, 22,5° Kleinbahnschwellen
Heyn

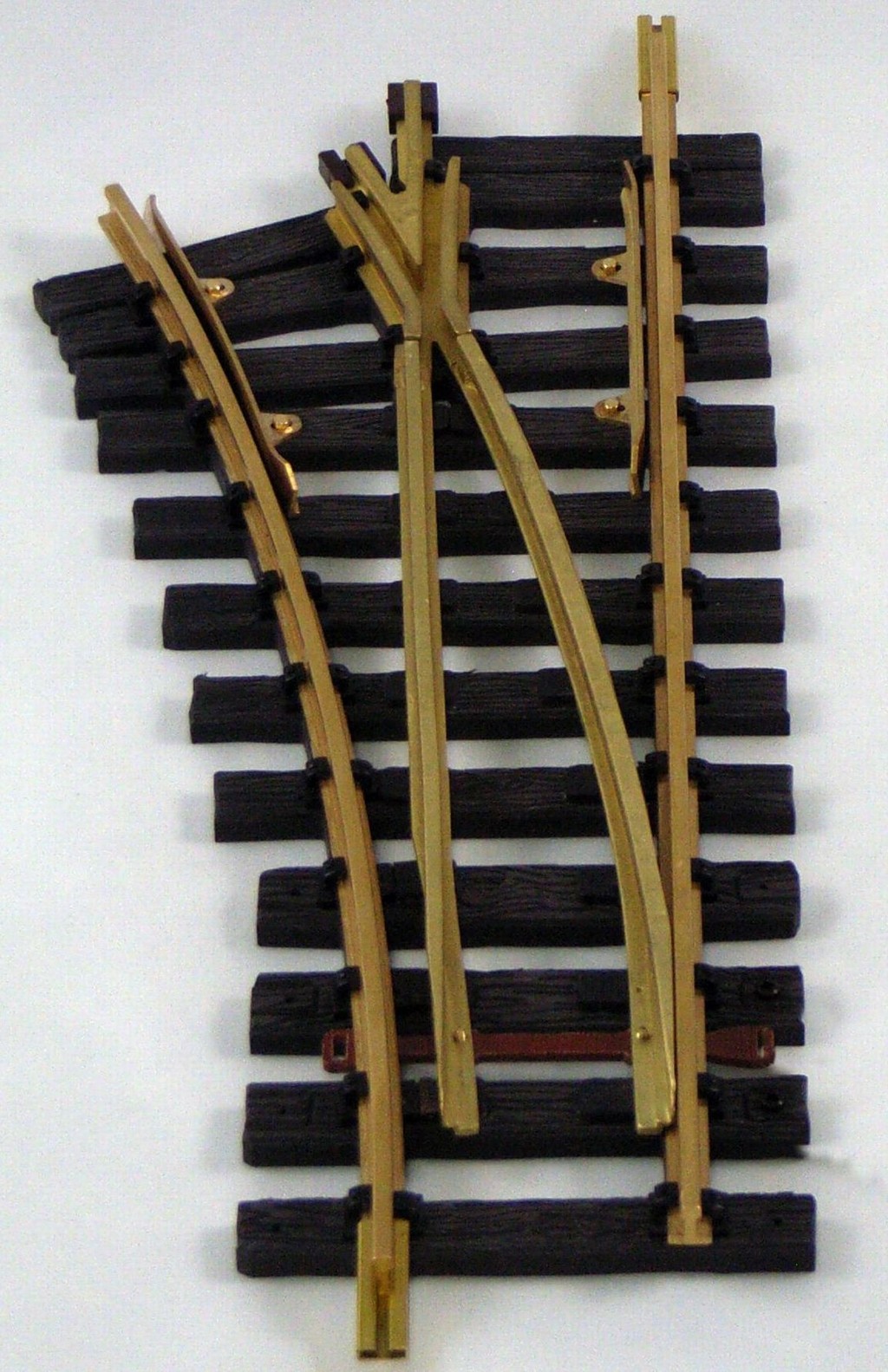

Weiche links R2, 22,5° Kleinbahnschwellen

Länge nur 330mm
ab 110,00 € *
Weitere Option: Bausatz oder fertig montiert?
Bild von Y-Weiche R3, 2 x 15°
Heyn

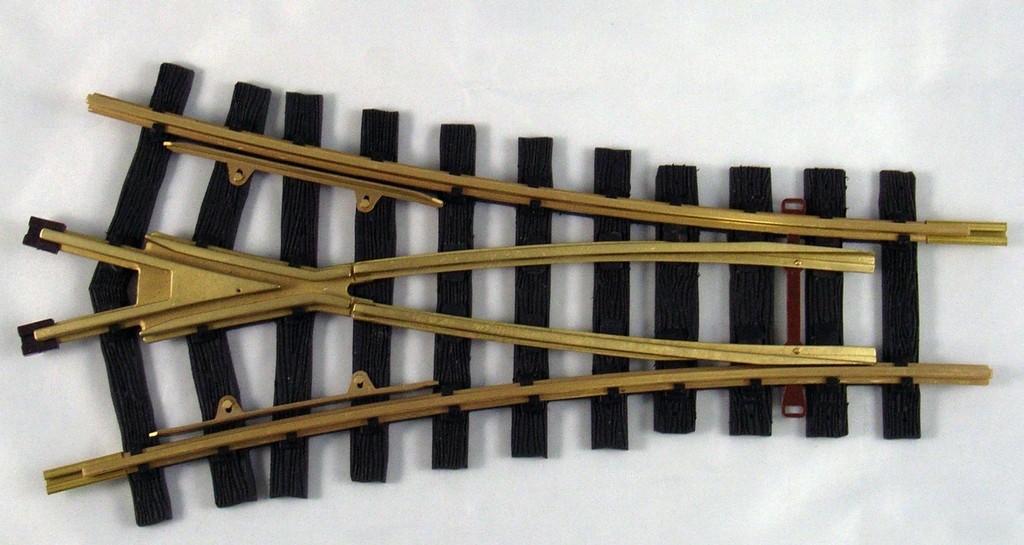

Y-Weiche R3, 2 x 15°

Länge ca. 320 mm
ab 110,00 € *
Weitere Option: Bausatz oder fertig montiert?
Bild von Bogenweiche R1 - R1, links
Heyn

Bogenweiche R1 - R1, links

Länge 340 mm
ab 115,00 € *
Weitere Option: Bausatz oder fertig montiert?
Bild von Bogenweiche R1 - R1, rechts
Heyn

Bogenweiche R1 - R1, rechts

Länge 340 mm
ab 115,00 € *
Weitere Option: Bausatz oder fertig montiert?

Benutzer, die diesen Artikel gekauft haben, haben auch gekauft

Bild von Gleisprofil Standard-Gleis Code 332, 1,5 m Messing

Gleisprofil Standard-Gleis Code 332, 1,5 m Messing

ab 14,20 € *
Bild von Schwellenband 500mm Regelspur 64mm

Schwellenband 500mm Regelspur 64mm

11,50 € *
Bild von Schienenverbinder Massoth- 19mm - 2 Schrauben

Schienenverbinder Massoth- 19mm - 2 Schrauben

ab 1,70 € *
Bild von Herzstück Messing für R3-Weiche, rechts

Herzstück Messing für R3-Weiche, rechts

34,00 € *

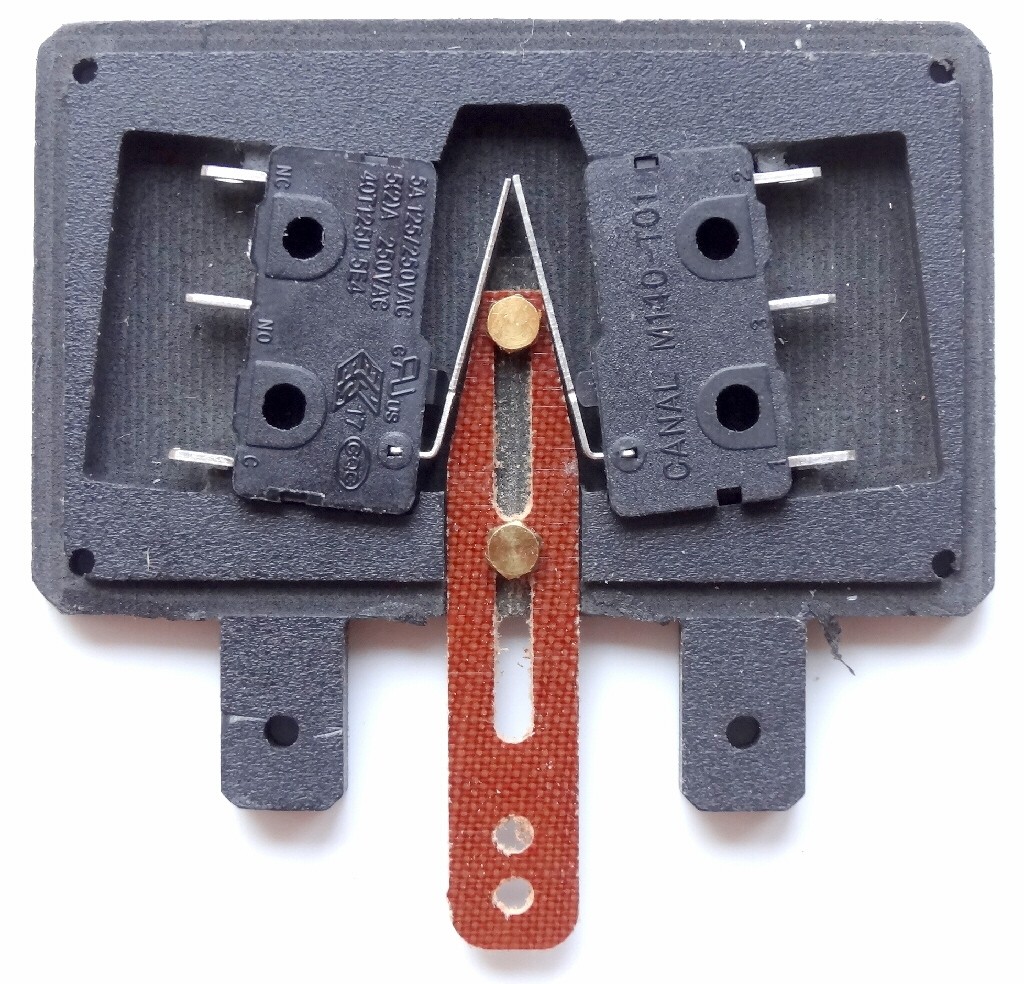

Bild von Weichen- und Signalschalter 2xum

Weichen- und Signalschalter 2xum

18,50 € *
Bild von Y-Weiche R3, 2 x 15°

Y-Weiche R3, 2 x 15°

ab 110,00 € *
Bild von Herzstück Messing für R1-Weiche, rechts

Herzstück Messing für R1-Weiche, rechts

31,00 € *
Bild von Herzstück Messing für R3-Weiche, links

Herzstück Messing für R3-Weiche, links

34,00 € *
Bild von Weichenstellhebel Kleinbahn für Spur-G-Weiche, kurzer Abstand

Weichenstellhebel Kleinbahn für Spur-G-Weiche, kurzer Abstand

ab 22,00 € *
Bild von Radlenker 98 mm LGB R3-Weiche

Radlenker 98 mm LGB R3-Weiche

8,20 € *
Bild von Schwellenbett MIHA 1:22,5

Schwellenbett MIHA 1:22,5

14,00 € *

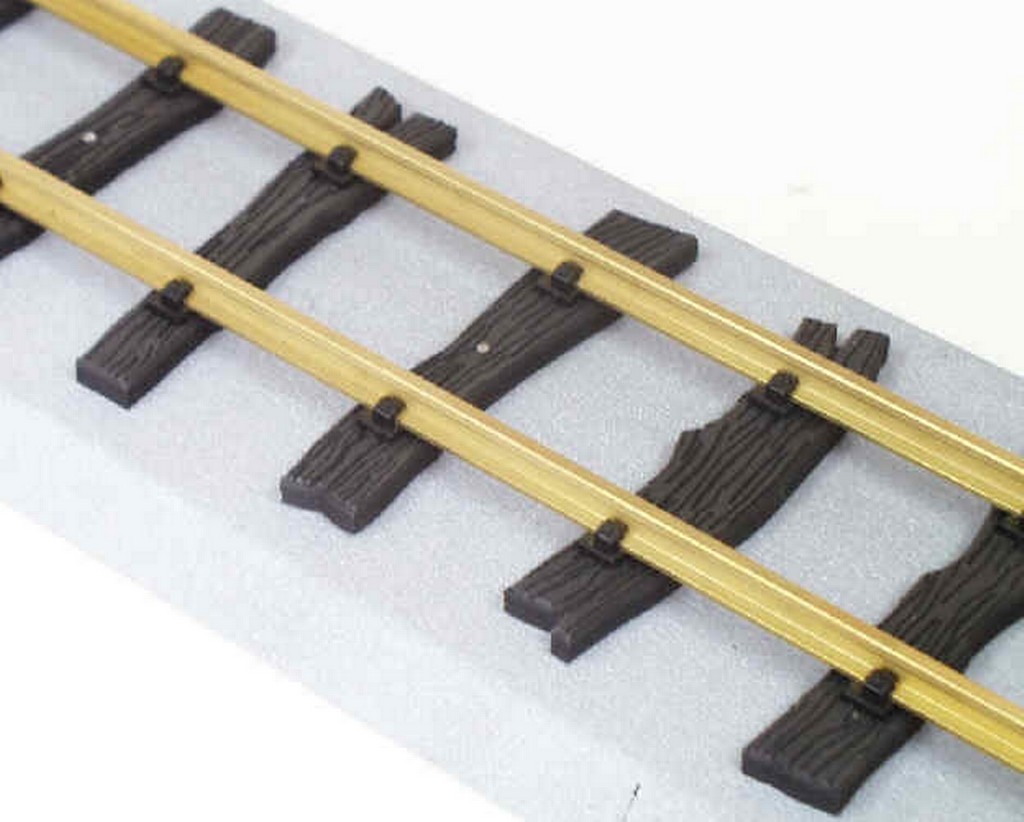

Bild von Schwellen Feld- und Waldbahn
