  1. Gleise
  2. Weichen 45mm
Weiche links R2, 22,5° Kleinbahnschwellen
Weiche links R2, 22,5° Kleinbahnschwellen, Bild 1
Weiche links R2, 22,5° Kleinbahnschwellen, Bild 2
Weiche links R2, 22,5° Kleinbahnschwellen, Bild 3
Weiche links R2, 22,5° Kleinbahnschwellen, Bild 4
Heyn

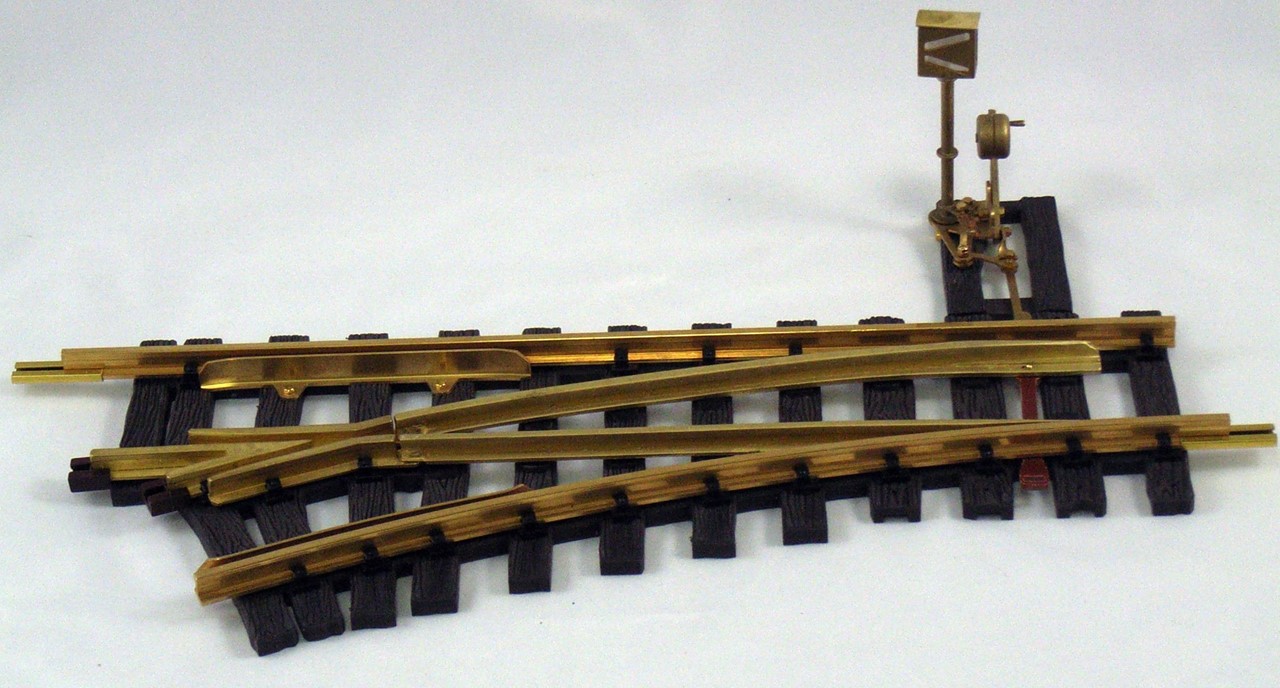

Weiche links R2, 22,5° Kleinbahnschwellen

Länge nur 330mm
Art.-Nr. 3217
90,00 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungDer Mittelradius des gebogenen Gleises beträgt 778 mm und entspricht damit dem Radius R2 von LGB. Ausgerüstet ist sie mit polarisierbarem massiven Messingherzstück und gegossenen Zungen. Diese liegen vorbildgetreu an den nicht angefrästen Außenschienen an.Für den Stellvorgang können Sie un...
Schließen
Der Mittelradius des gebogenen Gleises beträgt 778 mm und entspricht damit dem Radius R2 von LGB.
Ausgerüstet ist sie mit polarisierbarem massiven Messingherzstück und gegossenen Zungen. Diese liegen vorbildgetreu an den nicht angefrästen Außenschienen an.Für den Stellvorgang können Sie unsere Handhebel nutzen oder auch jeden anderen LGB-kompatiblen Antrieb, egal ob mechanisch oder elektrisch.
Mit diesen Weichen ist nun ein extrem schlanker "Hosenträger" mit 187 mm Achsabstand möglich!
Natürlich ist die Weiche auch für andere enge Situationen geeignet, da sie nur unwesentlich länger als die R1-Weiche ist.

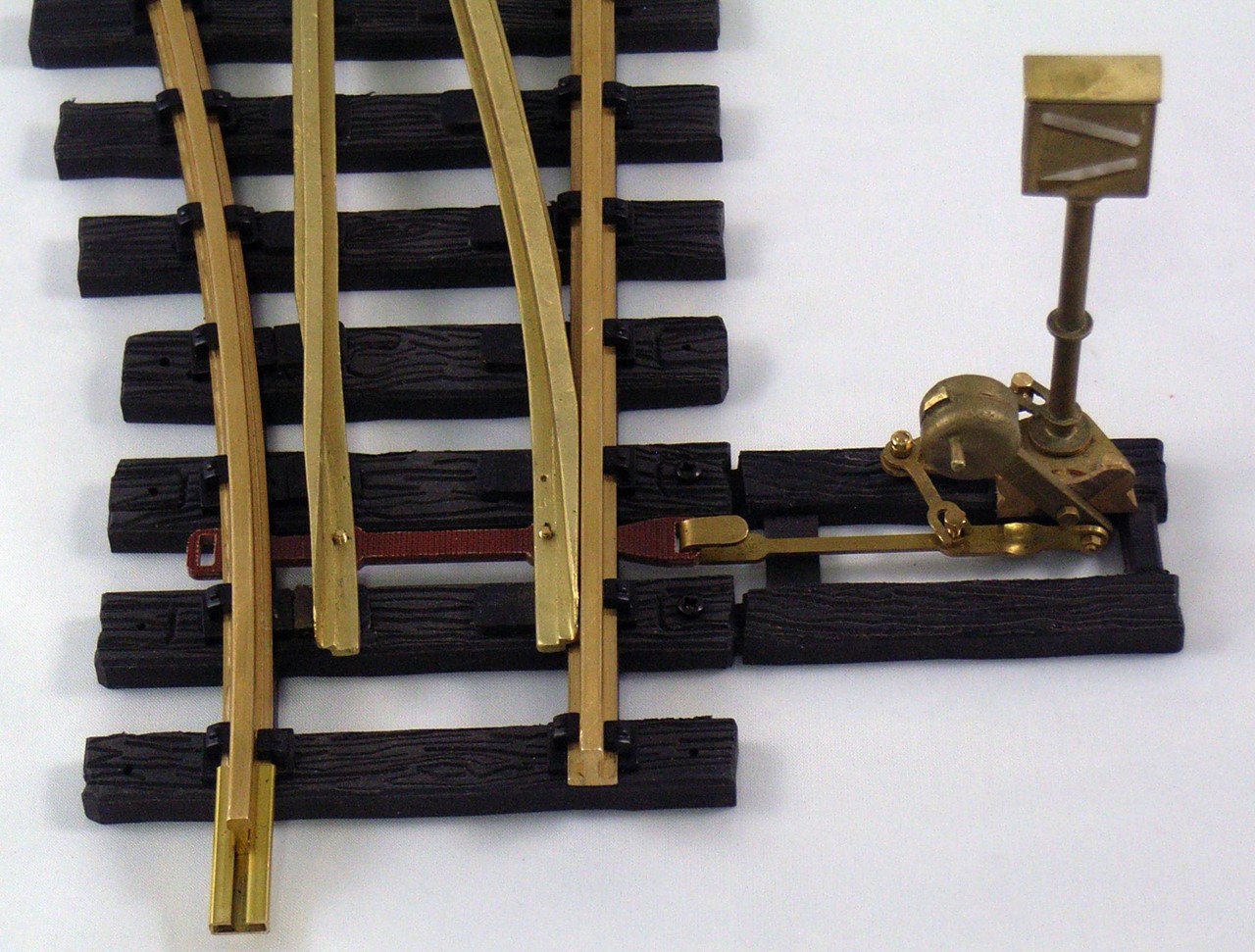

Sie können alle unsere Weichenhebel anbauen, ebenso die handelsüblichen elektrischen Antriebe.
Der Bausatz ist einfach. Es sind im wesentlichen Montagearbeiten, die einige Zeit und Ruhe benötigen. Die Gleisprofile sind fertig abgelängt und entsprechend gefräst/ gebohrt. Evtl. muss man bei der Montage etwas feilen/entgraten.
Die notwendigen Schraubenlöcher haben fertig geschnittene Gewinde.
Das Herzstück selbst ist aus Messing und stromleitend; es liegen Isolierschienenverbinder bei. Das Herzstück muss über einen Umschalter polarisiert werden.
Zur Polarisierung können Sie unsere Umschalter verwenden und gegenüberliegend zum Weichenhebel montieren.
Dokumente
  •  03217-bauanleitung-r2-weiche-links.pdf
  •  03217-massskizze.pdf

Alternativen und Ergänzungen

Bild von Außen-Sechskantschraubenschlüssel SW3
Diverse Hersteller

Außen-Sechskantschraubenschlüssel SW3

mit Drehkappe
10,50 € *
Bild von Kreuzung 45°, Bausatz
Heyn

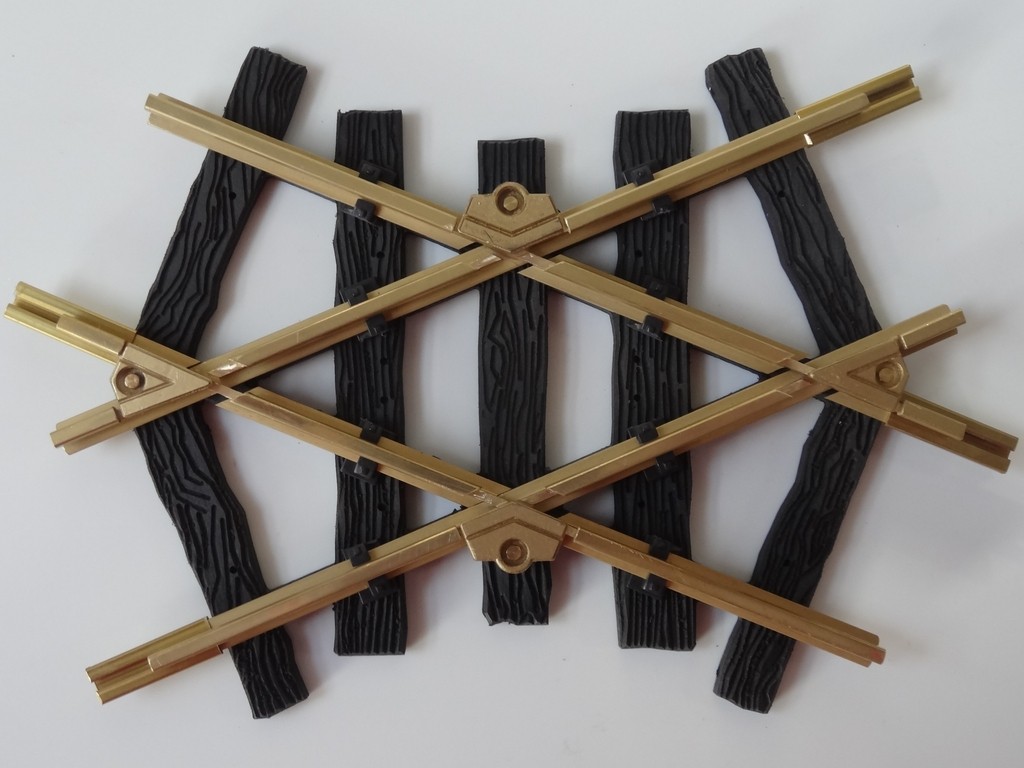

Kreuzung 45°, Bausatz

passend zur R2 und zur R3-Weiche
47,00 € *
Bild von Radlenker für 45°-Kreuzung
Heyn

Radlenker für 45°-Kreuzung

6-teiliger Set incl. Schrauben
17,00 € *
Bild von Weichenhebel Kleinbahn für Spur-G-Weiche, kurzer Abstand
Heyn

Weichenhebel Kleinbahn für Spur-G-Weiche, kurzer Abstand

Schwellenlänge 65mm
22,00 € *
Bild von Weichen- und Signalschalter 1xum
Heyn

Weichen- und Signalschalter 1xum

Gehäuse ca. 55 x 34 mm
14,50 € *

Benutzer, die diesen Artikel gekauft haben, haben auch gekauft

Bild von Trichterpuffer mit Bolzen, Messingguss

Trichterpuffer mit Bolzen, Messingguss

8,00 € *
Bild von Trittbretthalter 2-stufig eckig

Trittbretthalter 2-stufig eckig

2,10 € *
Bild von Schienenverbinder isoliert Massoth - 19mm -

Schienenverbinder isoliert Massoth - 19mm -

ab 3,00 € *
Bild von Weichen- und Signalschalter 1xum

Weichen- und Signalschalter 1xum

14,50 € *

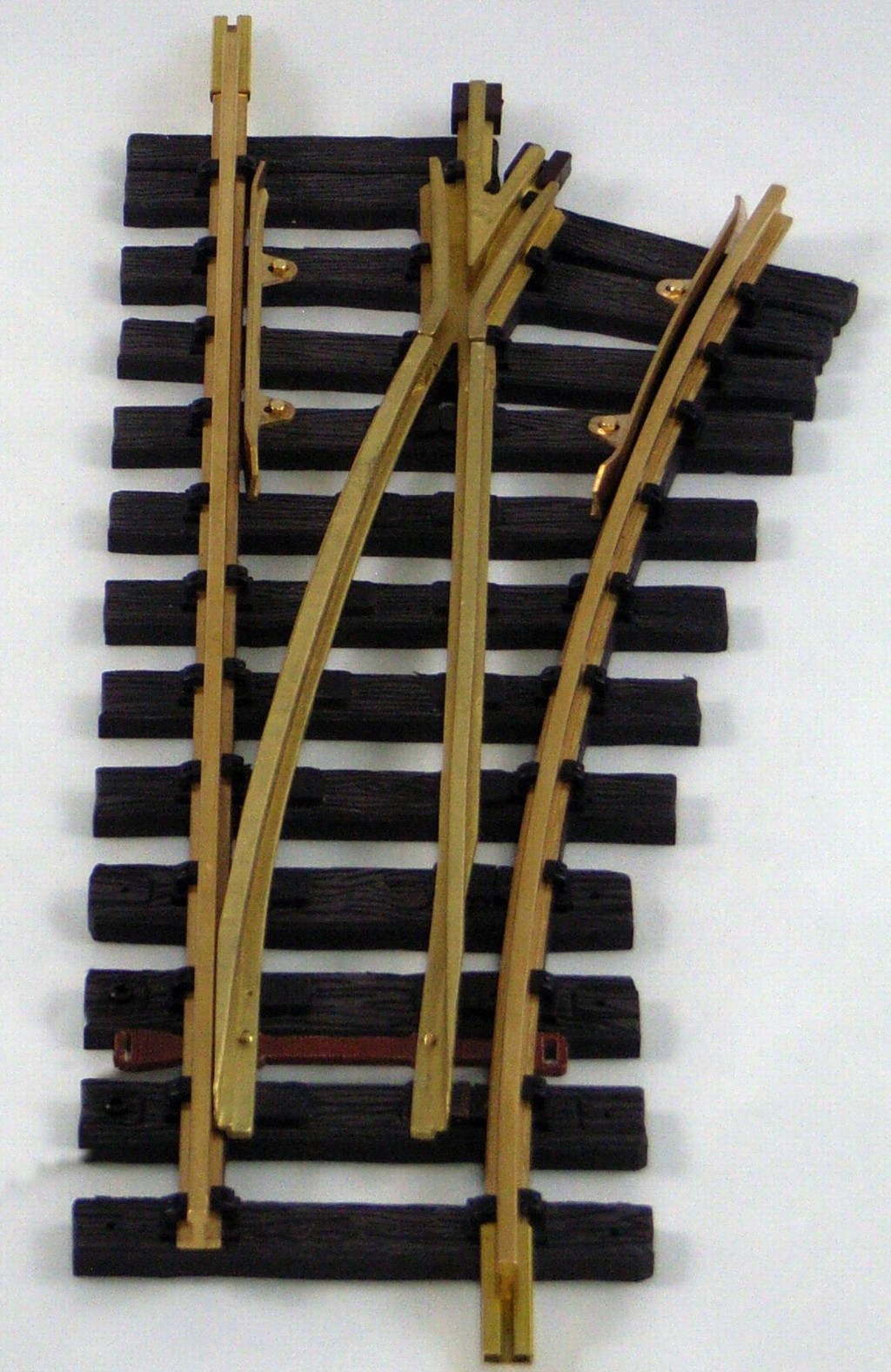

Bild von Weiche rechts R2, 22,5° Kleinbahnschwellen
