Heyn

Weichen- und Signalschalter 2xum

Gehäuse ca. 55 x 34 mm
Art.-Nr. 5915
18,50 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungDiesen Schalter können Sie z.B. problemlos als Umschalter für die Messing-Herzstücke der Weichen verwenden. Er ist einfach an die gegenüberliegende Seite des Weichenantriebs zu montieren. Auch für Signal- oder Gleisschaltungen geeignet. Der Schalter ist belastbar bis 125 V / 5 A. Es sind drei...
Schließen

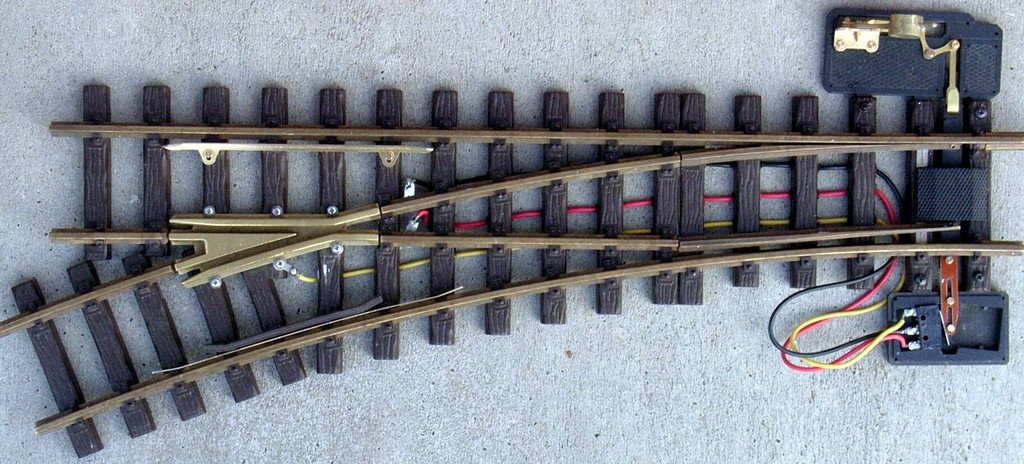

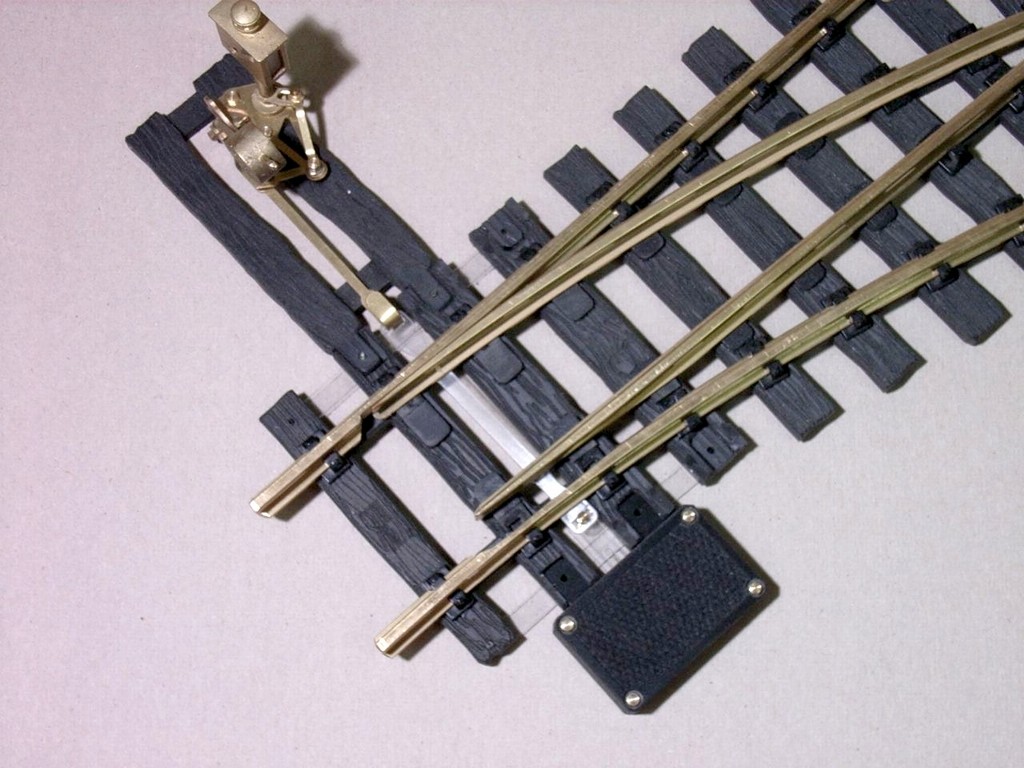

Diesen Schalter können Sie z.B. problemlos als Umschalter für die Messing-Herzstücke der Weichen verwenden. Er ist einfach an die gegenüberliegende Seite des Weichenantriebs zu montieren. Auch für Signal- oder Gleisschaltungen geeignet. Der Schalter ist belastbar bis 125 V / 5 A.

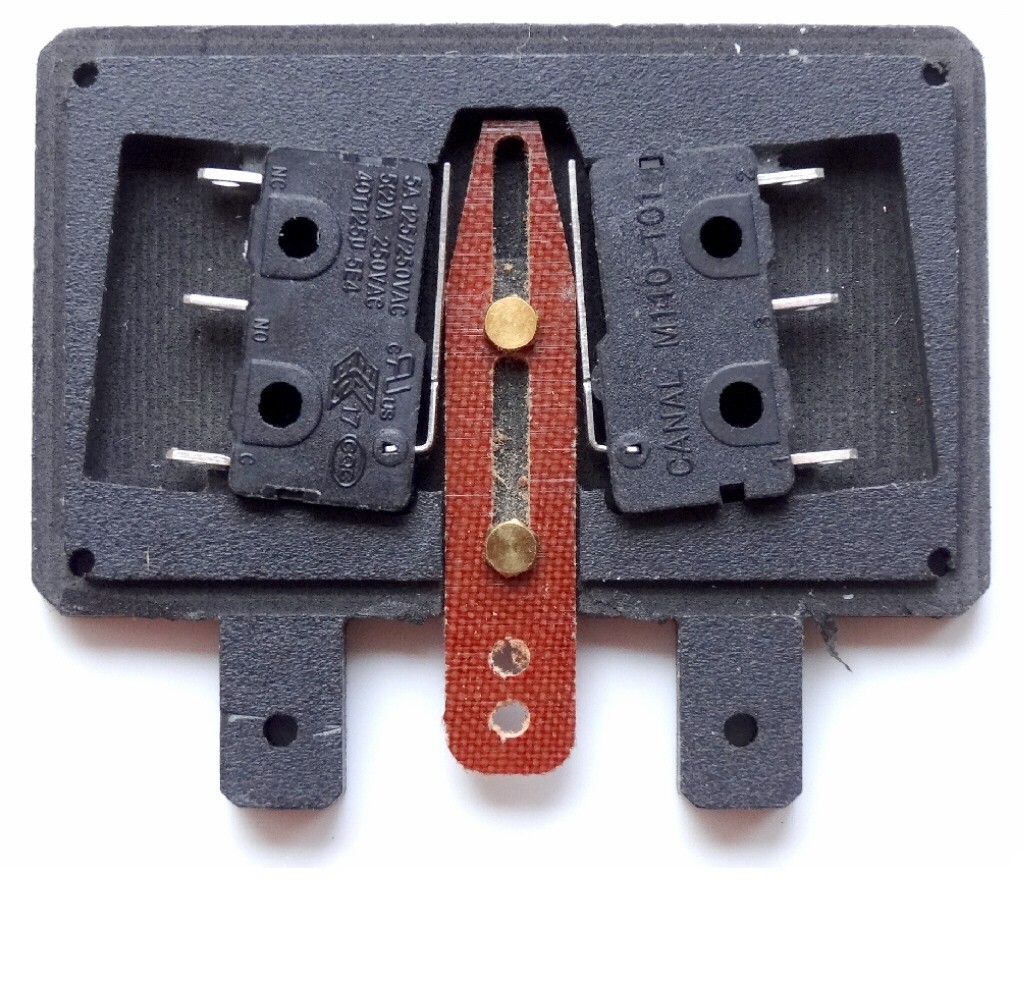

Es sind drei Kontakte vorhanden:
C steht für common = gemeinsamer Pol
NO bedeutet normally opened = in der Nullstellung nicht durchgeschaltet
NC bedeutet normally closed = in der Nullstellung durchgeschaltet.

Damit lässt sich dann z.B. auch eine zweipolige Abschaltung eines Abstellgleises realisieren, indem der Strom vom Hauptgleis auf die C-Kontakte der beiden Schalter gelegt wird. Das Abstellgleis bekommt dann den Strom von den anderen Kontakten. NO oder NC richtet sich nach dem Einbau des Schalters und der Weichenposition.

Dokumente
  •  05914-anleitung-umschalter.pdf
