Nun ist ein eleganter Gleiswechsel schon im Bogen von R1 auf R2 möglich.

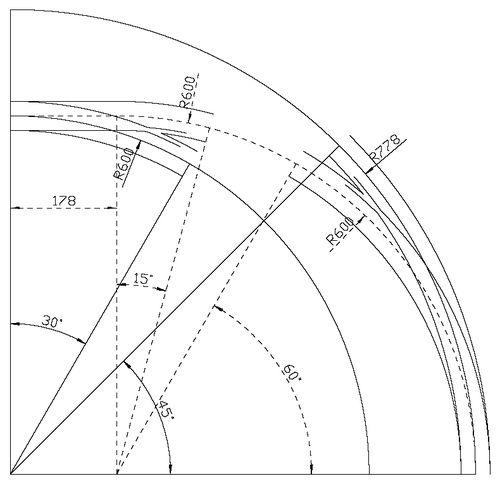

Der Aufbau zeigt die Geometrie. Folgende Gleise benötigen Sie:
1x 3122 Bogenweiche R1-R1 rechts
2x 2130 R1 Bogen 30°
1x 2115 R1 Bogen 15°
1x 3123 Bogenweiche R1-R2 links
1x 2230 R2 Bogen 30°
1x 2215 R2 Bogen 15°
Die Skizze zeigt, wie sich die beiden R1-Radien fortsetzen. Im sich überschneidenden Bereich müssen die Schwellen der anschließenden Gleise gekürzt werden.
Unten finden Sie das Schwellenbett im Maßstab 1:1 als PDF. So können Sie sich die DIN A4 Blätter ausdrucken und sich mit dem zusammengeklebten Plan einen Überblick verschaffen.
Alternativen und Ergänzungen
Heyn
Bogenweiche R1 - R2, links
Länge 650 mm
ab 139,00 € *
