  1. Gleise
  2. Weichen 45mm
Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Bild von Kreuzungs-Weiche R3, 2 x 22,5°
Heyn

Kreuzungs-Weiche R3, 2 x 22,5°

Länge ca. 478 mm
Art.-Nr. 3336
270,00 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungDie Doppelkreuzweiche hat beidseitig den Radius R3 von LGB, sodass schlanke Gleisgeometrien möglich sind. Das Bogenmaß beträgt 22,5°; die beiden Geraden haben jeweils eine Länge von 478 mm. Die Weiche hat 2 Messingherzstücke und gegossene Weichenzungen, die zuvor am Rechner als 3D-Modell entwick...
Schließen

Die Doppelkreuzweiche hat beidseitig den Radius R3 von LGB, sodass schlanke Gleisgeometrien möglich sind. Das Bogenmaß beträgt 22,5°; die beiden Geraden haben jeweils eine Länge von 478 mm.

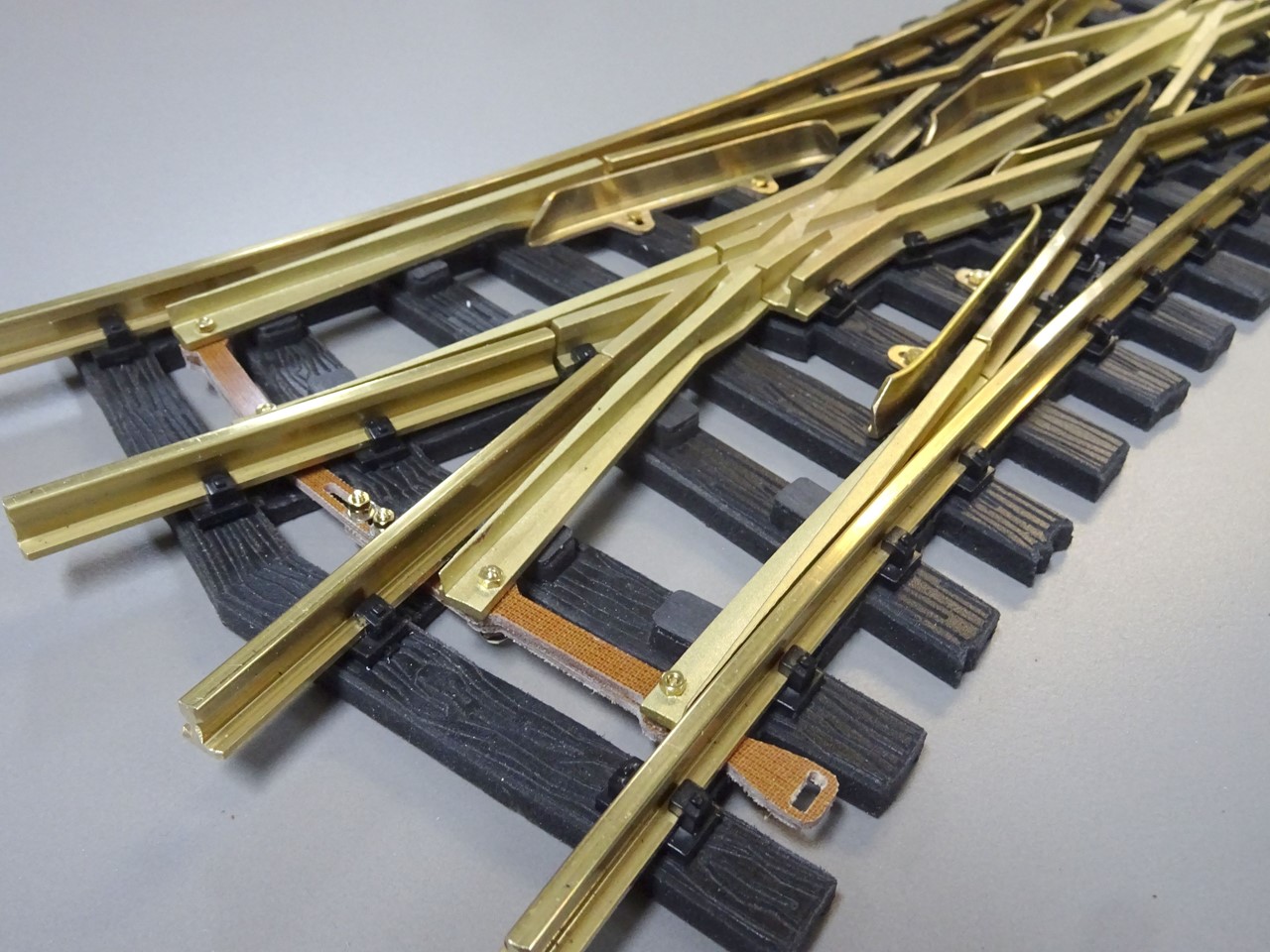

Die Weiche hat 2 Messingherzstücke und gegossene Weichenzungen, die zuvor am Rechner als 3D-Modell entwickelt wurden. Von den in 3D gedruckten Mustern werden dann im Wachsausschmelzverfahren die Bauteile präzise gegossen.

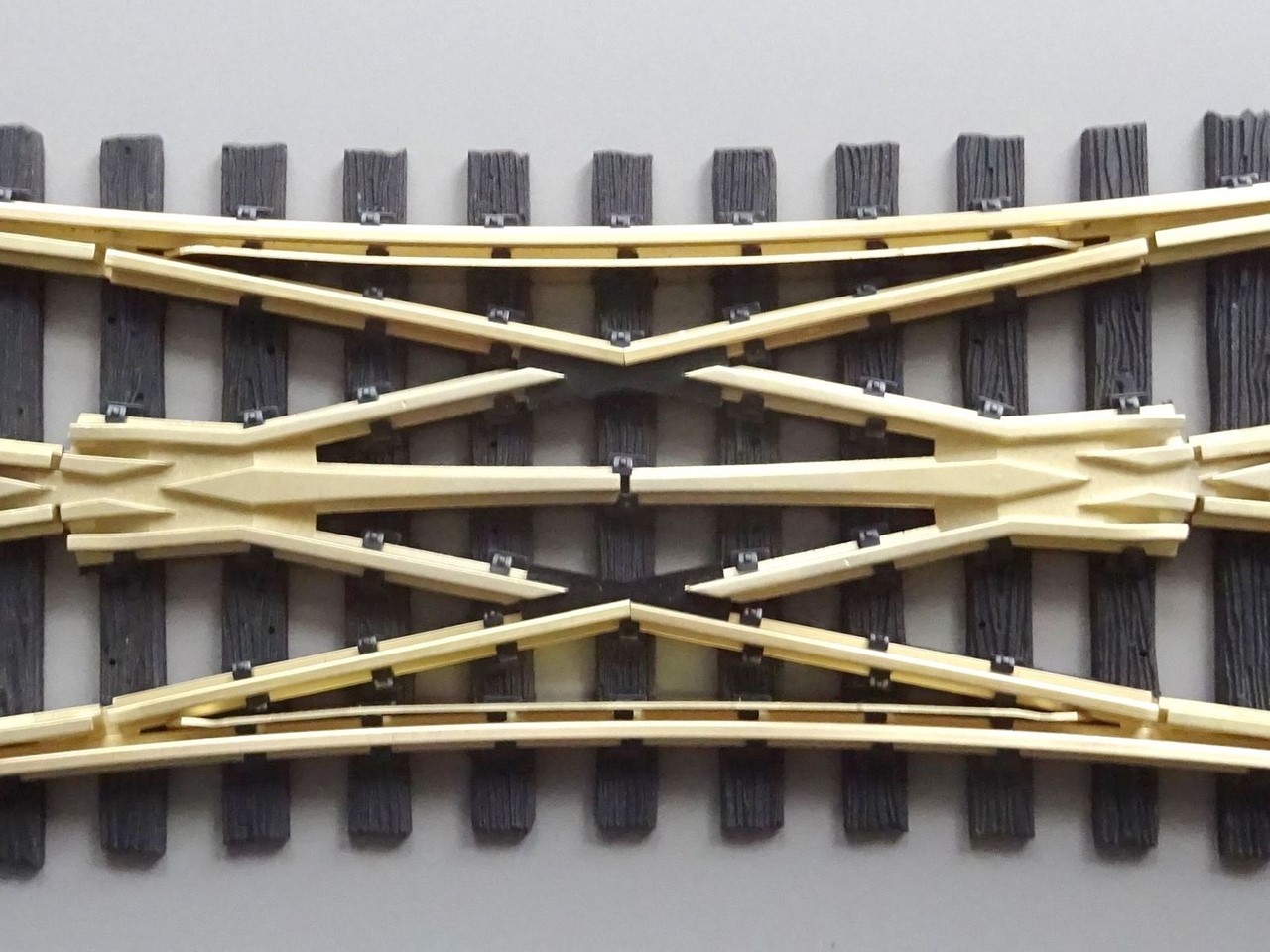

Das Besondere an dieser Kreuzungsform ist, dass es eine Mittelschiene gibt, die von beiden Bögen jeweils außen befahren werden. Jeweils 2 Zungenpaare sind gekoppelt, damit mit zwei Weichenhebeln alle 4 Fahrstraßen geschaltet werden können.  Dadurch ist jeweils immer genau eine Kreuzungsfahrt möglich. Die Herzstücke müssen über Zusatzschalter an den Weichenhebeln passend zur Weichenstellung polarisiert werden. Wegen der Polarisierung können Sie die Weichen nicht von der anderen Seite her aufschneiden; das führt zu einem Kurzschluss. Mit den zwei Zusatzschaltern lässt sich die gewählte Fahrstraße erkennen und schalten.

Die Kreuzung ist ausgerüstet mit den dazugehörigen Radlenkern; für die beiden mittleren Kreuzungspunkte gibt es Einleger aus Delrin, sodass die Wagen dort auf den Spurkränzen über die Lücken rollen.

Der Bausatz ist deutlich komplexer als unsere Standardweichen und somit etwas für den versierten Modellbauer.

Dokumente
  •  03336-Kreuzungsweiche-Bauanleitung.pdf
  •  03336-Kreuzungsweiche-Plan
