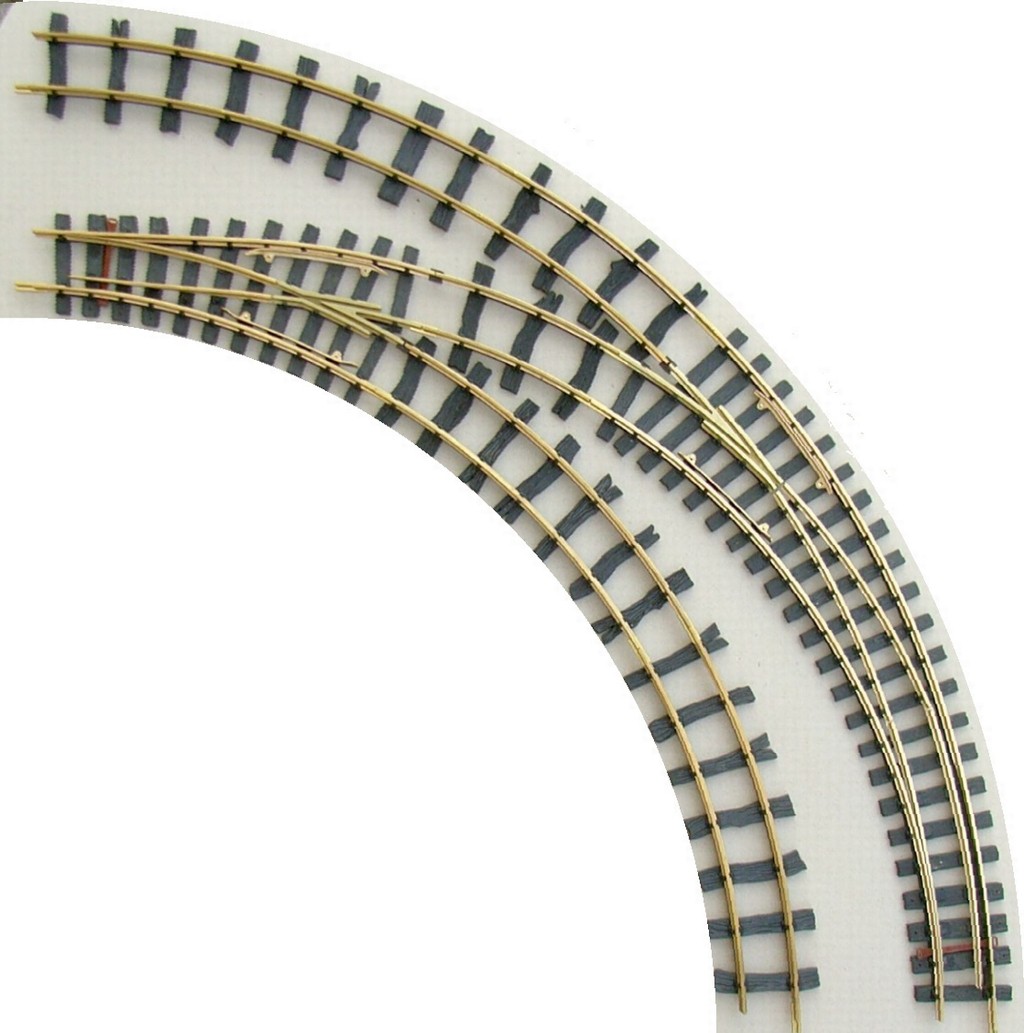

Nun ist ein eleganter Gleiswechsel schon im Bogen von R1 auf R2 möglich.
Der R1-Bogen umfasst 60°, beim R2-Bogen sind es 45°.
Folgende Gleise benötigen Sie für den gezeigten Gleiswechsel im Bogen:
1x 3122 Bogenweiche R1-R1 rechts
2x 2130 R1 Bogen 30°
1x 2115 R1 Bogen 15°
1x 3123 Bogenweiche R1-R2 links
1x 2230 R2 Bogen 30°
1x 2215 R2 Bogen 15°

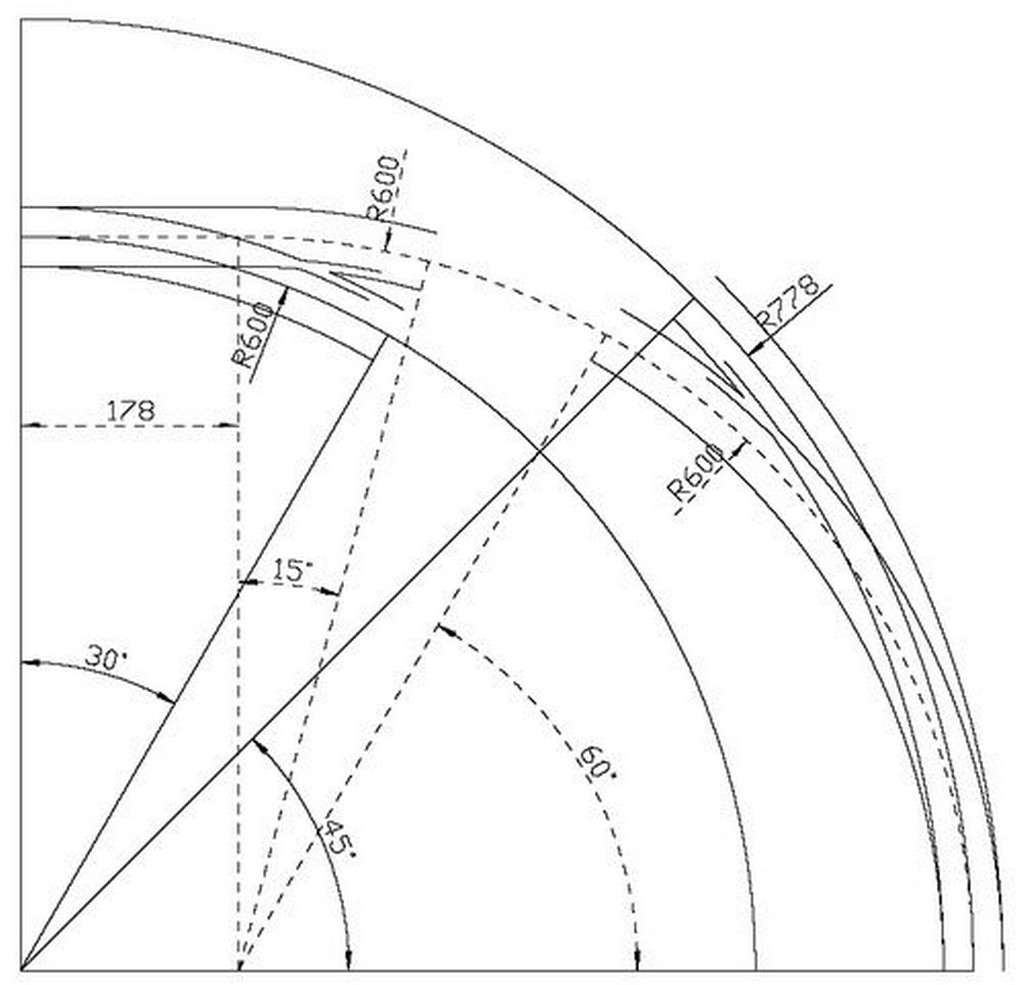

Die Maßskizze zeigt die Weichenkonstruktion.
Unten finden Sie das Schwellenbett im Maßstab 1:1 als PDF. So können Sie sich die DIN A4 Blätter ausdrucken und sich mit dem zusammengeklebten Plan einen Überblick verschaffen.
In Stummis Modellbahnforum gibt es einen Baubericht zu dieser Weiche.
