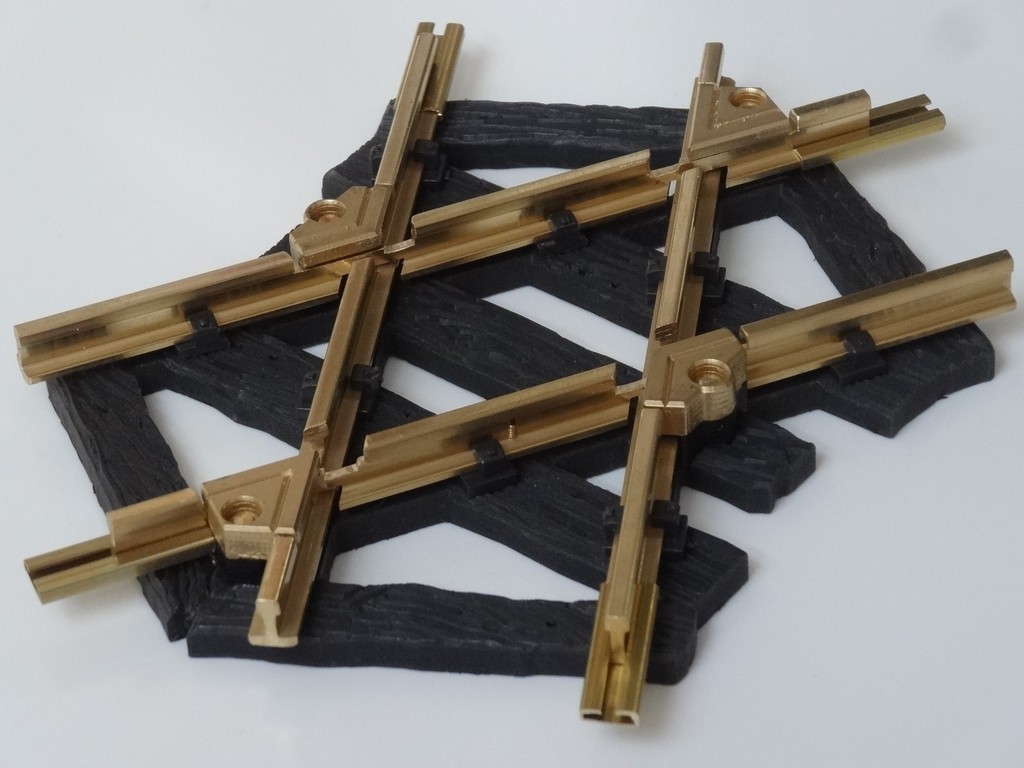

Der Bausatz ist wie folgt aufgebaut:
Das Schwellenbett ist als ganze Platte aus wetterfestem PVC-Hartschaum gefräst.
Die Herzstücke bestehen aus Acryl und sind passend lackiert; damit sind sie elektrisch getrennt.
Die Schienenprofile sind gegenseitig ausgeklinkt: Bei einer Richtung läuft der Schienenfuss durch, bei der anderen der Schienensteg.
Schienenstühlchen, Schienenverbinder, Schrauben.
Notwendiges Werkzeug: Schraubenschlüssel SW3, Kleber
Die Gleislänge beträgt jeweils 144 mm.

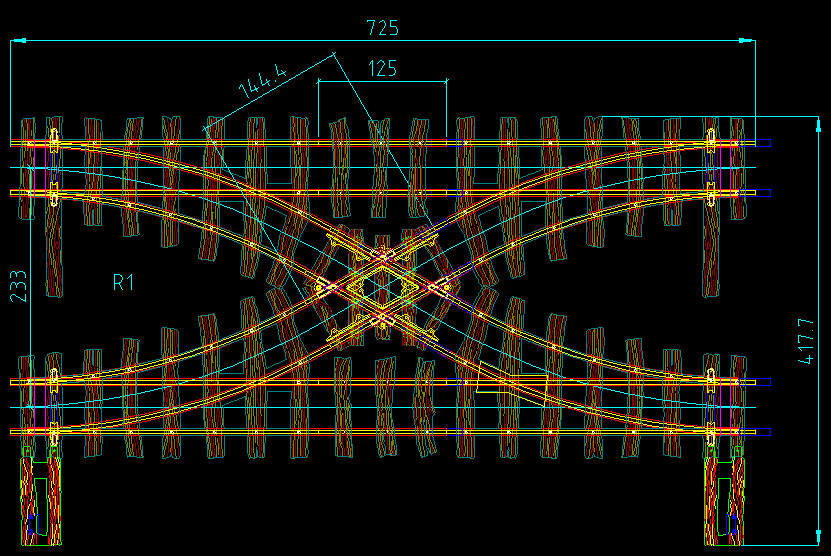

Mit dieser Kreuzung und 4 LGB-R1-Weichen kann eine Parallelkreuzweiche ("Hosenträger") verwirklicht werden.
Der Achsabstand der Parallelgleise ist dann 233 mm, die Baubreite gemessen an den Außenkanten der Schwellen beträgt 323 mm.
Der Achsabstand der Parallelgleise ist dann 233 mm, die Baubreite gemessen an den Außenkanten der Schwellen beträgt 323 mm.
