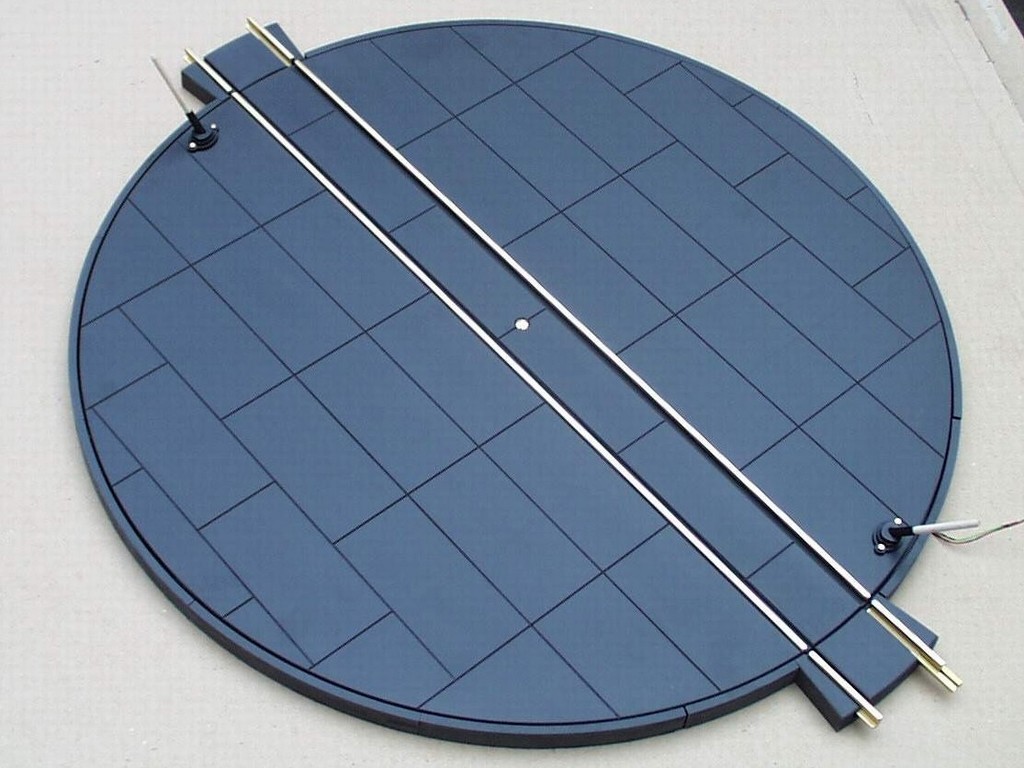

Bei dieser Ausführung ist die Grube wie beim Vorbild in Filisur mit einfachen großen Stahlplatten abgedeckt, der Rand bekommt eine schmale Kante.

Maße: Die Bühne der Drehscheibe ist 500 mm lang, einschl. zwei gegenüberliegender Abgänge ergibt sich eine Einbaulänge von 600 mm.
Die Drehscheibe ist bis zur Schienenoberkante 17,5 mm hoch, die Unterseite ist geschlossen und eben. Dadurch ist keine Grube nötig und sie kann auch problemlos im Innenbereich für Spielaufbauten genutzt werden.
Alle Abgänge und Füllstücke können einzeln im Raster von 7,5° an die Grundplatte eingeklickt werden, dadurch haben Sie optimale Anpassungsmöglichkeiten an Ihren Gleisplan. Zwei Füllstücke entsprechen jeweils einem Gleisabgang, die Randstreifen ergänzen den Aussenring. Insgesamt können Sie 24 Abgänge einrichten.

Aufbau: Die Basis unserer Drehscheiben ist eine Alu-Dibond-Platte. Diese sorgt durch Ihren Schichtaufbau für eine hohe Steifigkeit. Ebenso wird das Hauptzahnrad, die Basis der Drehbühne, und die Drehbühne selbst aus Alu-Dibond gefertigt, um auch hier eine erhöhte Planhaltung zu gewährleisten.
Die Drehscheibe ist damit komplett aus wetterfesten Materialien aufgebaut. Im Außenbereich empfehlen wir zum Schutz eine Abdeckung. Andauernde direkte Sonneneinstrahlung kann bei dem schwarzen Kunststoff evtl. zu Verformungen führen, der normale Spielbetrieb ist unproblematisch. Damit verhindern Sie auch zu starken Schmutzeintrag, der erst wieder mühsam entfernt werden muss.
Das Drehbühnengleis wird über zwei Schleifkontakte mit Strom versorgt, der über Schleifringe an die Drehbühne geführt wird. Wenn die Drehscheibe um 180 Grad gedreht ist, ist die Polarität der Gleise vertauscht. Sie brauchen jetzt entweder einen 2-poligen Umschalter, um manuell umzuschalten oder ein Kehrschleifenmodul, welches dieses digital übernimmt.

Technik: Die Drehung erfolgt über die Handknebel wie beim Vorbild. Die Drehscheibe läuft auf einem Axial-Gleitring und ist dadurch auch bei hoher Belastung sehr leichtgängig.
Die Drehscheibe kann nicht mit unserem Motor Nr. 4002 ausgerüstet werden. Falls Sie dennoch das Filisur-Design auf einer elektrischen Drehscheibe haben möchten, schreiben Sie uns einen entsprechenden Vermerk bei der Drehscheibe Nr. 4600.

Besonderes: Die angeschlossenen Gleise können Sie über eine äußere Ringleitung mit Spannung versorgen. In den Gleisanschlüssen sind dafür auf der Unterseite zwei Nuten eingefräst.
Die Drehscheibe liefern wir Ihnen gerne auch ohne Aufpreis mit vernickelten Profilen. Einzig die Schnittkanten sind dann blank. Notieren Sie diesen Wunsch bitte unter Bemerkungen.

Die Lieferzeit beträgt in der Regel 12 Wochen.
