Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Bild von Diema DS 90, Gehäusebausatz
Heyn

Diema DS 90, Gehäusebausatz

265 x 80 x 140 mm
Art.-Nr. 8031
199,00 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungDie Diesellok ist nach dem Vorbild einer Diema DS 90 konstruiert, sodass ein stimmiges Bild dabei entsteht.Der Konstruktionsmaßstab ist zwar 1:16, aber durch einen kleinen Kniff passt sie wunderbar zum Maßstab 1:22,5. In die Eingangstür haben wir einfach einen kleinen Zusatztritt konstruiert, sod...
Schließen
Die Diesellok ist nach dem Vorbild einer Diema DS 90 konstruiert, sodass ein stimmiges Bild dabei entsteht.
Der Konstruktionsmaßstab ist zwar 1:16, aber durch einen kleinen Kniff passt sie wunderbar zum Maßstab 1:22,5. In die Eingangstür haben wir einfach einen kleinen Zusatztritt konstruiert, sodass die Türhöhe maßstäbliche 80 mm entspr. ca. 1,8m entspricht.
Der Bausatz besteht aus präzis gefrästen Polystyrol-Bauteilen, einer ausführlichen Bauanleitung und dem Kleber Ruderer L530, Art.-Nr. 7901. Acrylglasscheiben, Messingstäbe für die Weissmetall-Puffer und -Achslager verfeinern diese Diesellok. Zusätzlich ist der Bausatz mit Aufklebern für die Ecken ausgestattet.
Als Basis benötigen Sie den Piko-Antrieb 36105.
Die Maße der fertigen Lok: LüP 264mm, Breite 80 mm, Höhe über Schienenoberkante 140 mm
Sie können die Lok ohne weiteres mit LGB-Bügelkupplungen ausrüsten.

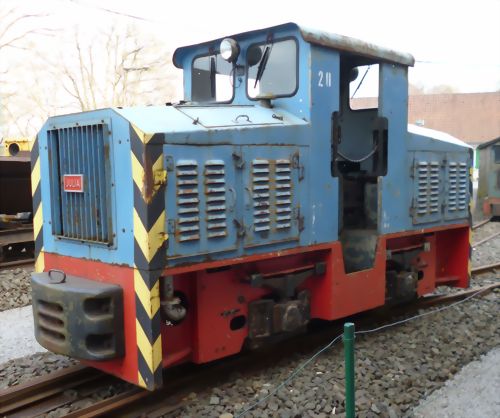

Da wir den Bausatz für den Piko-Antrieb 36105 konstruiert haben, mussten wir natürlich auch darauf Rücksicht nehmen. Das Modell haben wir wie die DIEMA im Gruben- und Feldbahnmuseum Zeche Theresia lackiert.
Hier noch ein Link zur Zeche mit der Lok in Aktion!

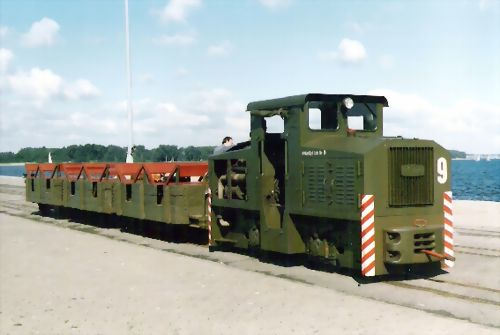

Hier ein Bild der Bundewehr-Variante in Laboe (Sammlung Andre Oellermann)
Im Archiv vom Bahn-Express (hier) finden Sie weitere Informationen über das Vorbild.

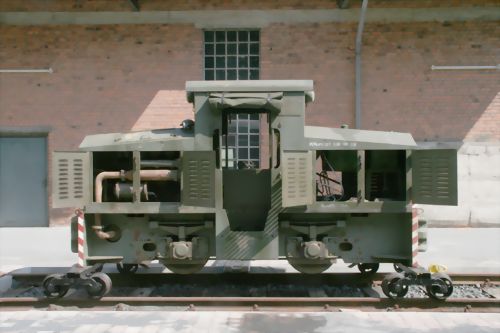

Und im Erlebnisbahnhof Westerwald steht ebenfalls eine Lok (Sammlung Andreas Böttger):
Gut ist zu erkennen, dass auf der einen Seite der Motor, auf der anderen der Tank untergebracht ist.

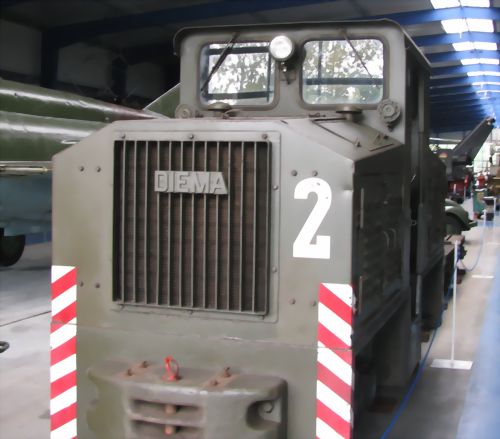

Eine weitere Maschine steht im Museum Prora, diesmal mit Original-DIEMA-Schild (Foto Thilo Hesse)
Dokumente
  •  08031-bauanleitung-diema-ds-90.pdf
