Schiebebühne 720, 1:22,5

Bühnenlänge 720 mm, Bauhöhe 17,5 mm, Spurweite 45 mm
Art.-Nr. 4750
980,00 € *
inkl. MwSt. (19%) zzgl. Versandkosten
In den Warenkorb
Fragen?
Weitersagen
  • BeschreibungMit nur 17,5mm Bauhöhe bis zur Schienenoberkante braucht diese Schiebebühne keine Grube in der Anlage und kann auch bei fliegendem Aufbau eingesetzt werden. Die Basisplatte besteht aus Alu-Dibond, einer Verbundplatte, die der normalen Aluminiumplatte an Steifigkeit äußerst überlegen ist. Die Rand...
Schließen
Mit nur 17,5mm Bauhöhe bis zur Schienenoberkante braucht diese Schiebebühne keine Grube in der Anlage und kann auch bei fliegendem Aufbau eingesetzt werden. Die Basisplatte besteht aus Alu-Dibond, einer Verbundplatte, die der normalen Aluminiumplatte an Steifigkeit äußerst überlegen ist. Die Randstücke sind wie bei unseren Drehscheiben auch sehr variabel zu handhaben. Die Schiebebühne läuft auf 6 Kugellagern, die am Rand und in der Mitte in massiven Delrin-Lagern geführt werden. Der Gesamtgröße beträgt 830 x 570 mm.

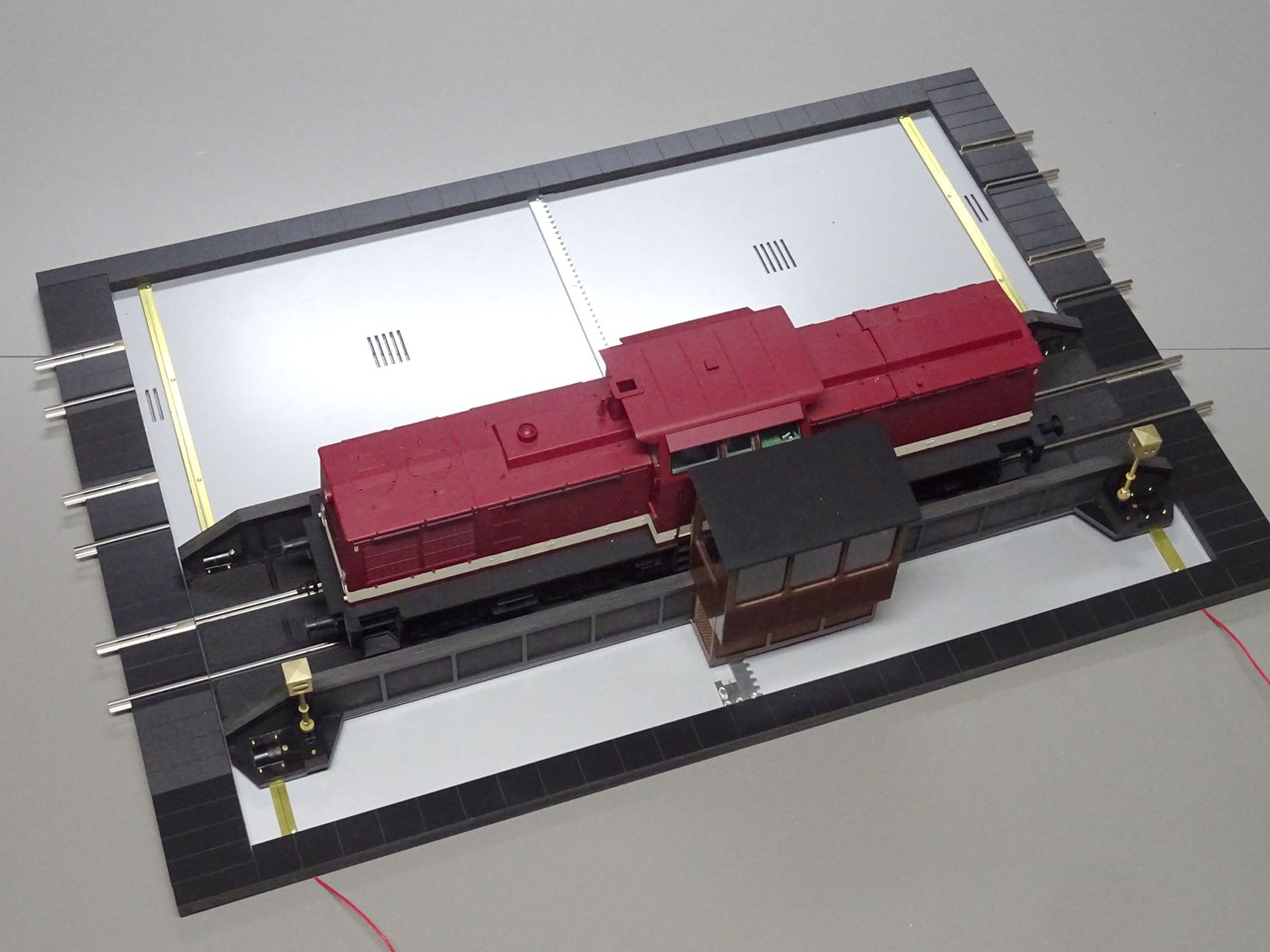

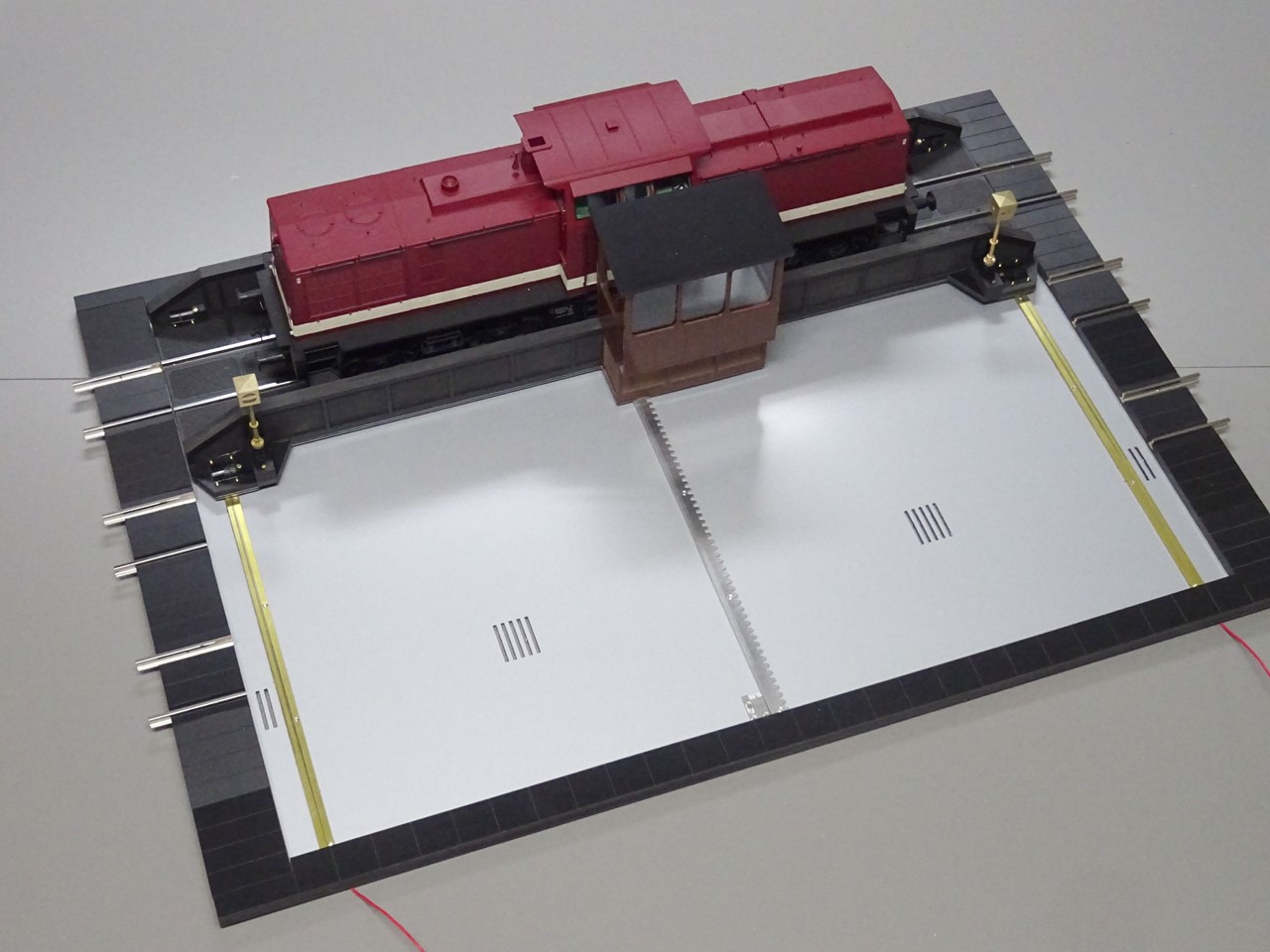

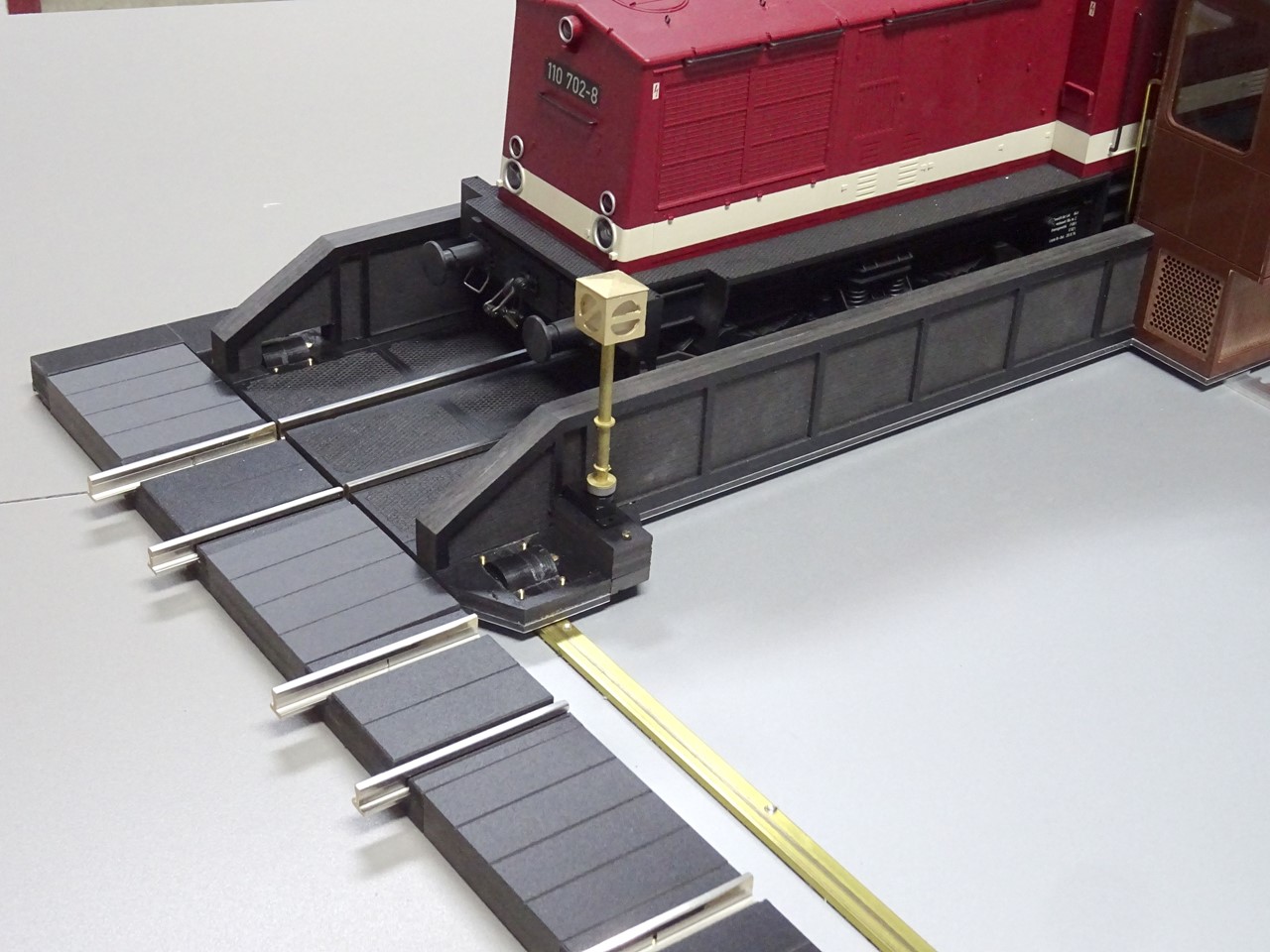

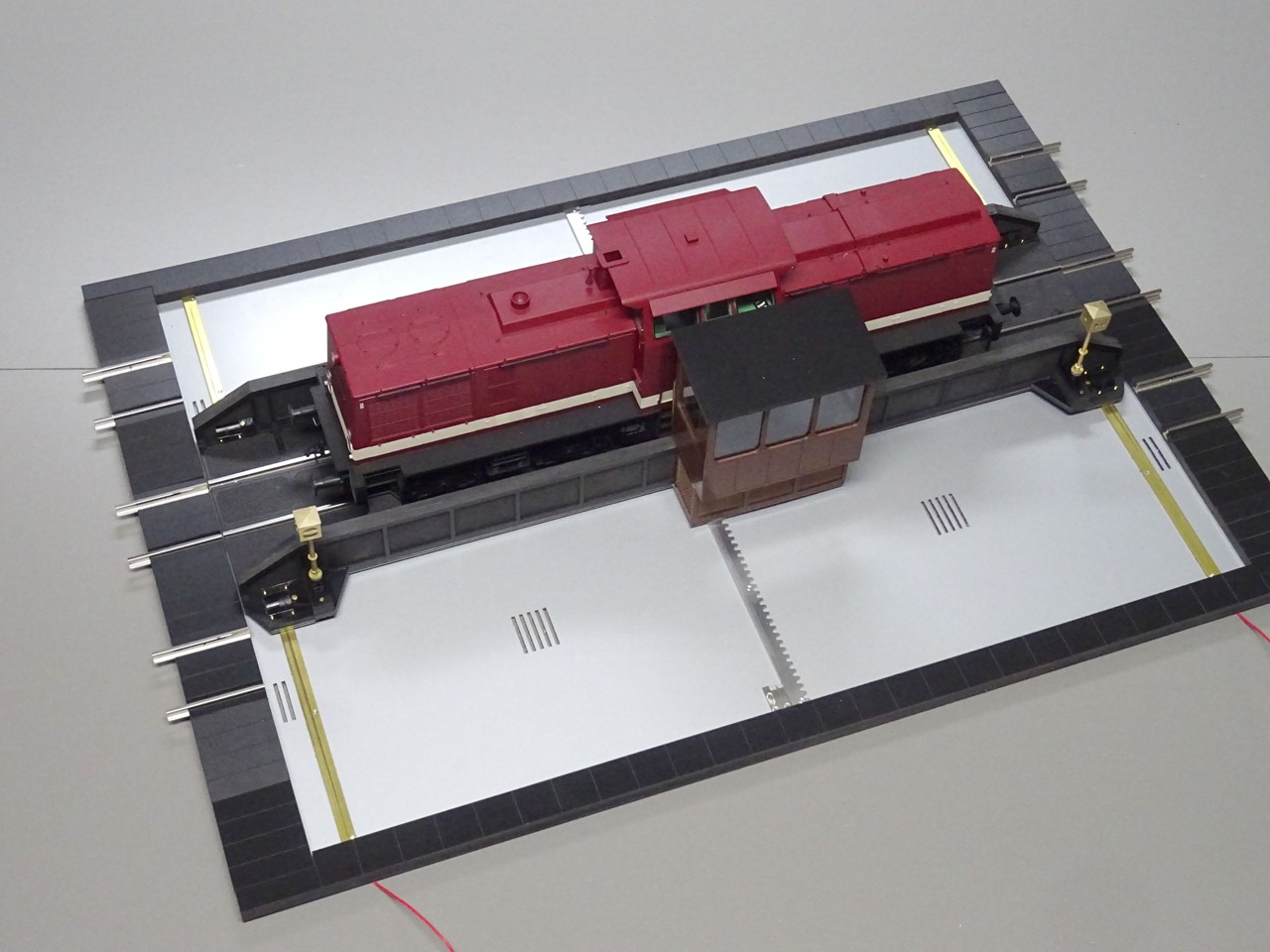

Die Schiebebühne wird ohne Gleisanschlüsse geliefert, Sie wählen selbst die gewünschte Anzahl. Auf dem Foto sehen Sie einen Musteraufbau mit 6 Abgängen. Es können bis zu 10 Abgänge im gestuften Raster von 33 mm angebaut werden, wobei dann die Gleisführung so erfolgen muss, dass der Lichtraum in einem gewissen Abstand erreicht wird. Die Gleise in den Abgängen haben eine Länge von 70 mm. Von Gleisabgang zu Gleisabgang beträgt die Streckenlänge 860 mm.

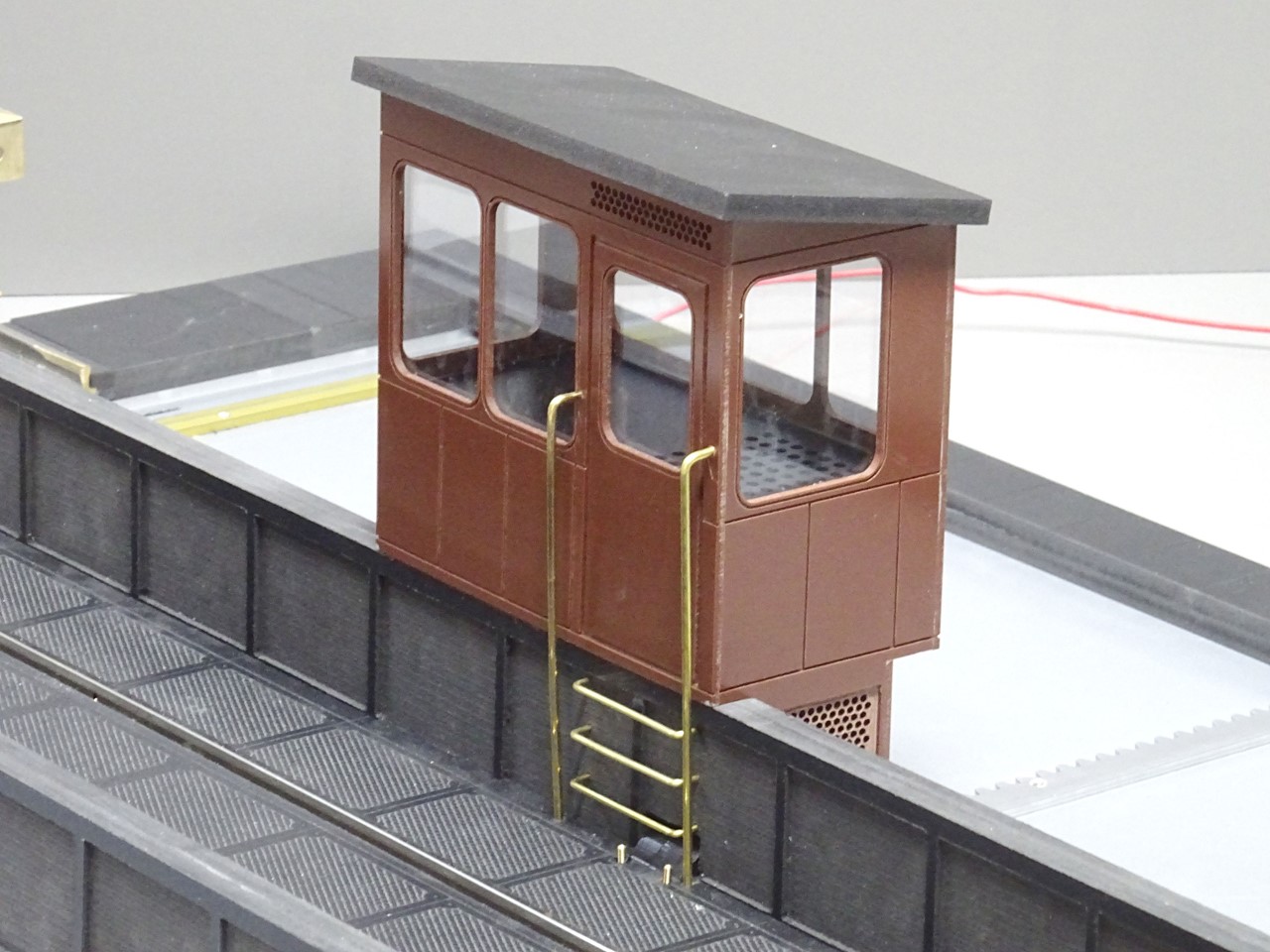

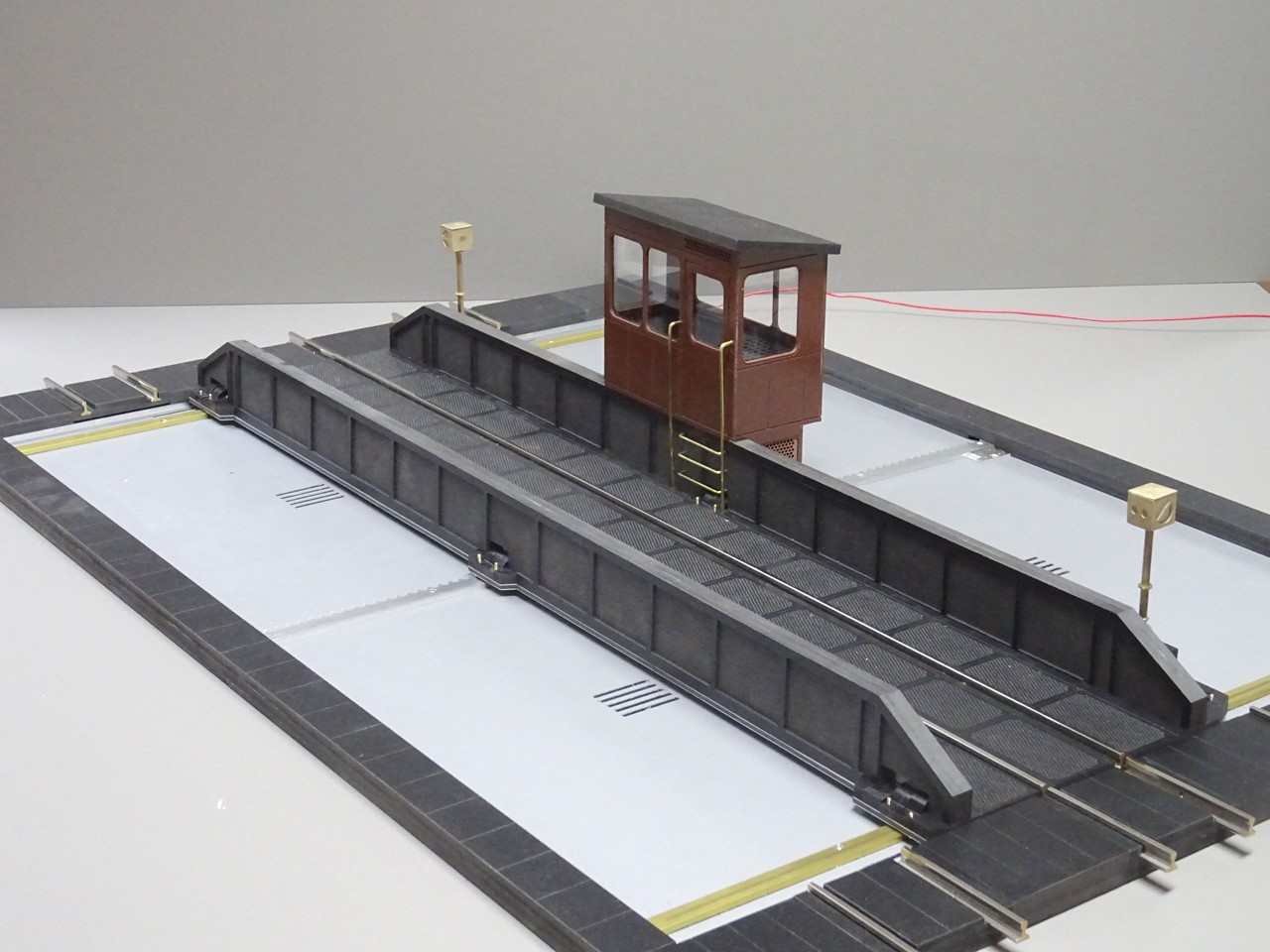

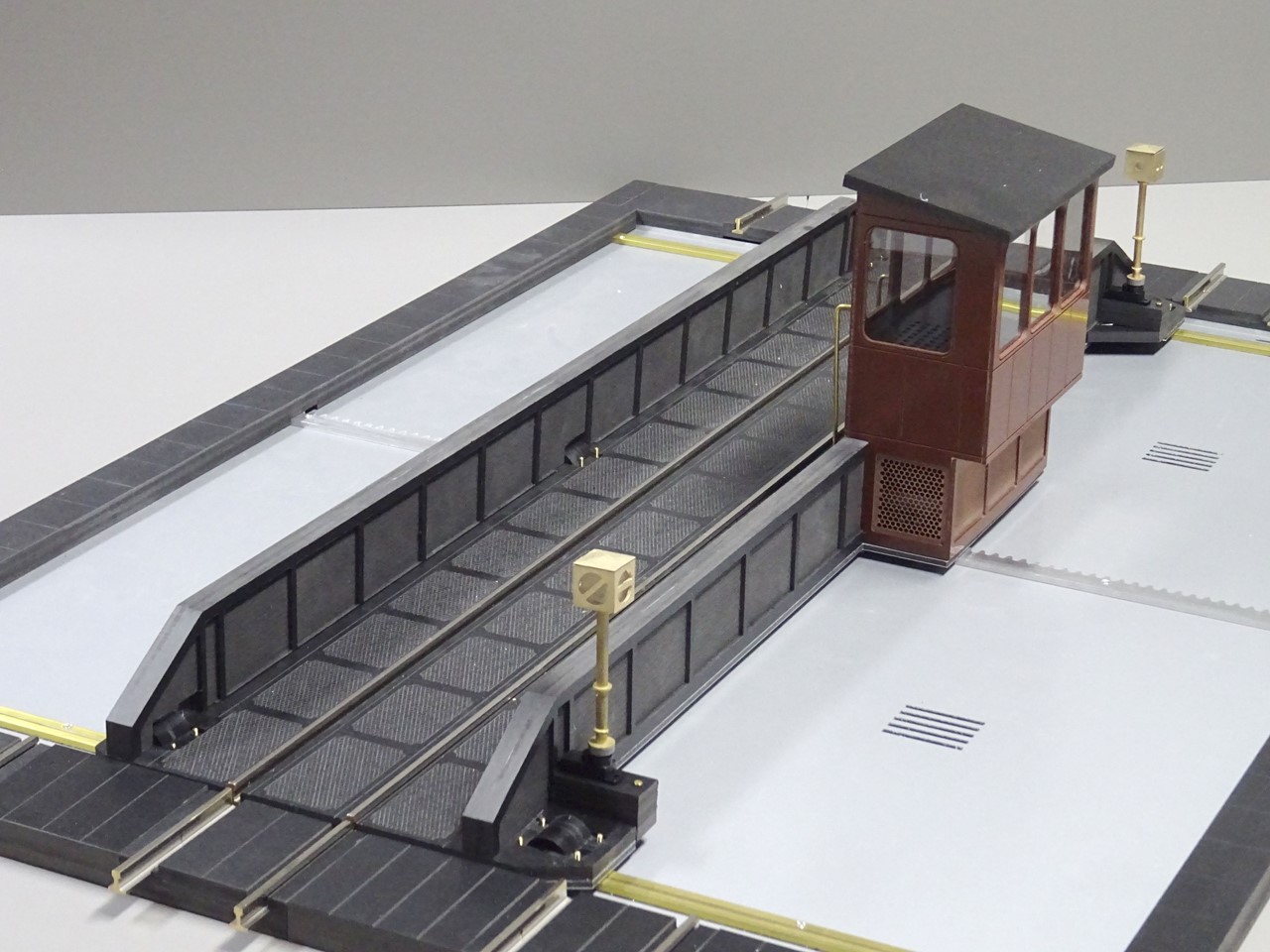

Details der Schiebebühne sind unter anderem 2 Sperrsignale, eine massive Brückenseitenwand und Wärterhaus.
Die Schiebebühne wird als Handschiebebühne ausgeliefert. Eine Erweiterung mit Schrittmotor und Decoder für den Digitalbetrieb ist möglich. Diese kann später auch noch nachgerüstet werden. Wenn Sie die Schiebebühne gleich mit Decoder und Schrittmotor bestellen, wird der Einbau mit erledigt.
Die beiden Sperrsignale werden dann synchron vom Decoder aus gesteuert.
Die Schiebebühne wird über 2 Doppel-Schleifkontakte mit Strom versorgt.
Den Schaltkontakt zu Kalibrierung der Schiebebühne haben wir folgendermaßen gelöst:
Im Haus ist ein Schalter eingebaut. Auf der Grundplatte befindet sich eine Erhöhung aus einer Aluminiumplatte, die diesen Schalter dann an einer definierten Position auslöst.
Damit hat die Schiebebühne ihren definierten Startpunkt.

Mit der Erweiterungsplatte lässt sich die Schiebebühne um weitere 530 mm verbreitern. Die Erweiterungsplatte rastet einfach in die vorhandene Grundplatte ein.

Die Materialien sind alle wetterfest, sodass bei entsprechender Pflege auch ein Betrieb auf einer Aussenanlage möglich ist: Ab und an sollten die Messing- und Aluminiumschienen gereinigt werden.

Im Winter ist es empfehlenswert, die Schiebebühne abzunehmen und einzulagern. Das schützt die Elektronik und die filgigranen Aufbauten. Dann lässt sich auch die Fläche leicht reinigen.

Die Lieferzeit beträgt in der Regel 6 Wochen.

Die Schiebebühne liefern wir Ihnen gerne auch ohne Aufpreis mit vernickelten Profilen. Einzig die Schnittkanten sind dann blank. Notieren Sie diesen Wunsch bitte unter Bemerkungen.
