Mit ca. 21mm Bauhöhe bis zur Schienenoberkante braucht diese
Drehscheibe keine Grube in der Anlage und kann auch bei fliegendem
Aufbau eingesetzt werden. Die Basisplatte besteht aus Alu-Dibond, einer
Verbundplatte, die der normalen Aluminiumplatte an Steifigkeit äußerst
überlegen ist. Die Randstücke sind wie bei unseren anderen Drehscheiben
auch wieder sehr variabel zu handhaben. Die Bühne dreht sich auf einem
Axial-Lagerring und 5 Kugellagern, die am Rand in Delrin-Lagern geführt
werden. Auf den Bildern sind Der Außendurchmesser beträgt 960 mm.
Die
Drehscheibe wird mit Ihrer wunschanzahl an Gleisanschlüsse geliefer.

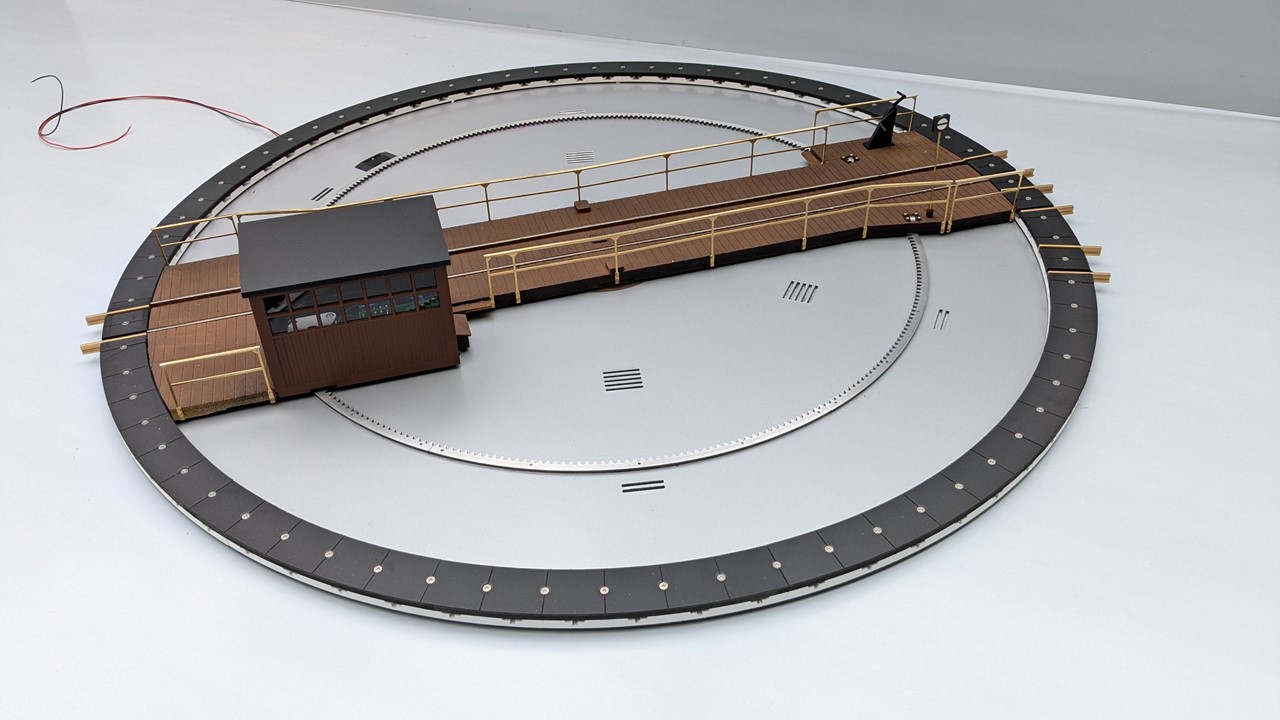

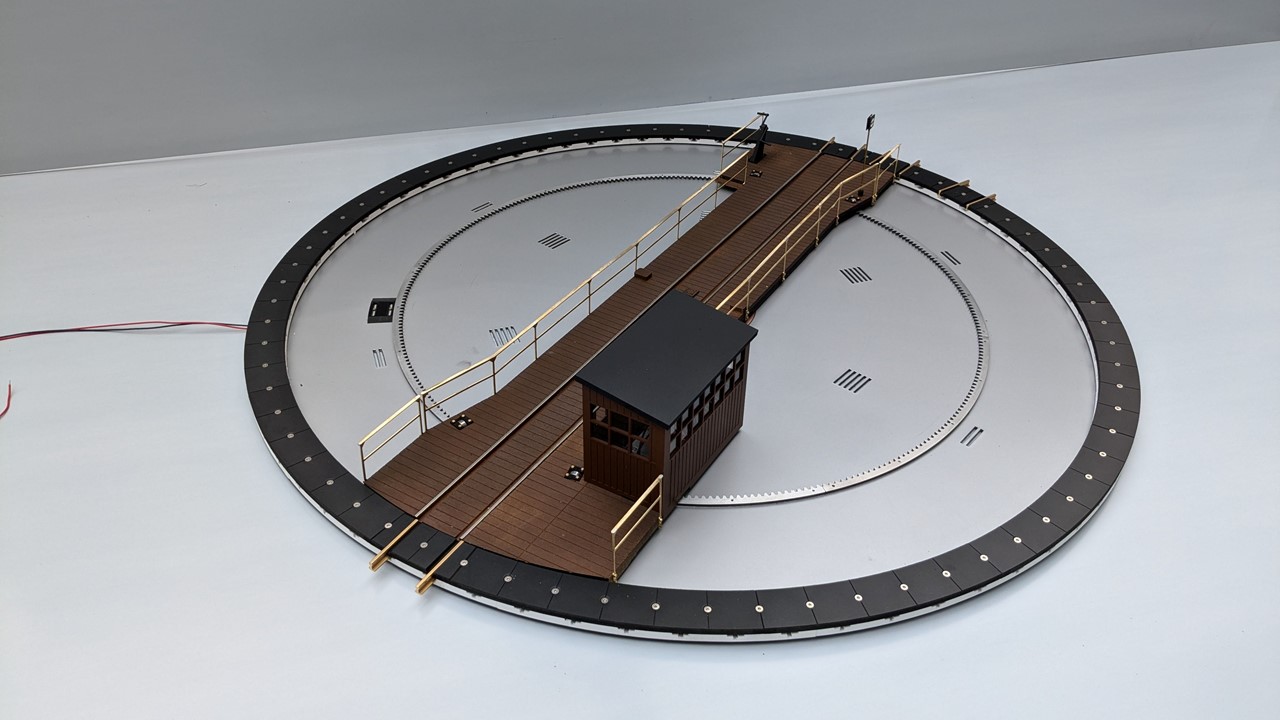

Auf dem Foto sehen Sie einen Musteraufbau mit 3 Abgängen. Es können bis
zu 36 Abgänge im gestuften Raster von 5 Grad angebaut werden, der
kleinste Abstand beträgt 10 Grad. Die Gleise in den Abgängen sind nicht
im Lieferumfang enthalten, diese werden von ausen in die Abgänge
eingeschraubt.
Desweiteren Besitzt die Drehscheibe über eine
Veriegelung welche mit dem Spreesignal verbunden ist, Diese sorgt dafür
das bei einem leichten Versatz von 3-4mm der Abgang richtig Aretiert
wird. ist der Versatz zu Groß Blockiert auch das Sperrsignal und zeigt
an das der Abgang nicht befahren werden kann. Somit ist eine optische
Sicherung gegeben.

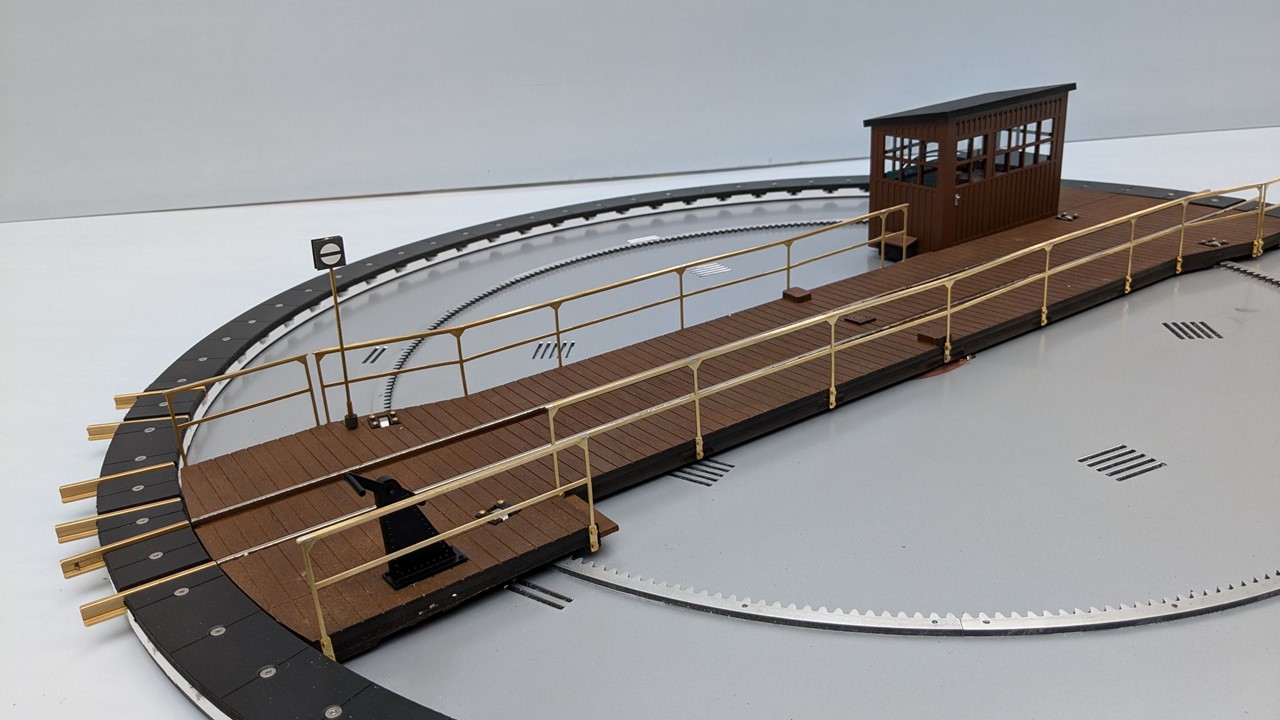

Details der Drehbühne sind unter anderem Sperrsignal, nachgebildeter Handantrieb, Messinggeländer und Wärterhaus.
Die Drehscheibe wird als Handdrehscheibe, oder als Erweiterung mit Schrittmotor und Decoder für den Digitalbetrieb audsgeliefert. Die Motorisierung kann später auch noch nachgerüstet werden. Wenn Sie die Drehscheibe gleich mit Decoder und Schrittmotor bestellen, wird der Einbau mit Erledigt.
Das Drehbühnengleis
wird über vier Schleifkontakte mit Strom versorgt. Das
Kehrschleifenmodul im Decoder übernimmt die richtige Polarisierung der
Gleise, wenn die Drehscheibe um 180 Grad gedreht wird. Im Handbetrieb
müssten Sie hierfür einen 2-poligen Umschalter einbauen.
Den Schaltkontakt zu Kalibrierung der Drehscheibe haben wir folgendermaßen gelöst:
Neben dem Haus ist ein Schalter eingebaut. Auf der Grundplatte befindet sich eine Erhöhung aus einer Aluminiumplatte, die diesen Schalter dann an einer definierten Position auslöst.
Damit hat die Drehscheibe ihren definierten Startpunkt.
Den Schaltkontakt zu Kalibrierung der Drehscheibe haben wir folgendermaßen gelöst:
Neben dem Haus ist ein Schalter eingebaut. Auf der Grundplatte befindet sich eine Erhöhung aus einer Aluminiumplatte, die diesen Schalter dann an einer definierten Position auslöst.
Damit hat die Drehscheibe ihren definierten Startpunkt.
Die
Materialien sind alle wetterfest, sodass bei entsprechender Pflege auch
ein Betrieb auf einer Aussenanlage möglich ist: Ab und an sollte der
zentrale Lagerring gefettet und der Bereich der Zahnstange gereinigt
werden.
Im Winter oder bei schlechter Wetterlage ist es
empfehlenswert, die Drehbühne abzubauen und einzulagern. Das schützt die
Elektronik und die filgigranen Aufbauten. Die Drehbühne ist in der
Mitte nicht fixiert und kann ganz einfach abgehoben werden. Dann lässt
sich auch die Fläche und der Zahnkranz leicht reinigen.
Die Abgänge und Randstücken werden von Ihnen an die Unterplatte verschraubt, so können sie nach belieben die Abgänge anbringen.
Die Lieferzeit beträgt in der Regel 8 Wochen.
Die Drehscheibe liefern wir Ihnen gerne auch ohne Aufpreis mit vernickelten Profilen. Einzig die Schnittkanten sind dann blank. Notieren Sie diesen Wunsch bitte unter Bemerkungen, genauso wie die Zahl der Abgänge und ob Sie Code 250 oder Code 332 Schieneprofiele verwenden möchten.Alternativen und Ergänzungen
