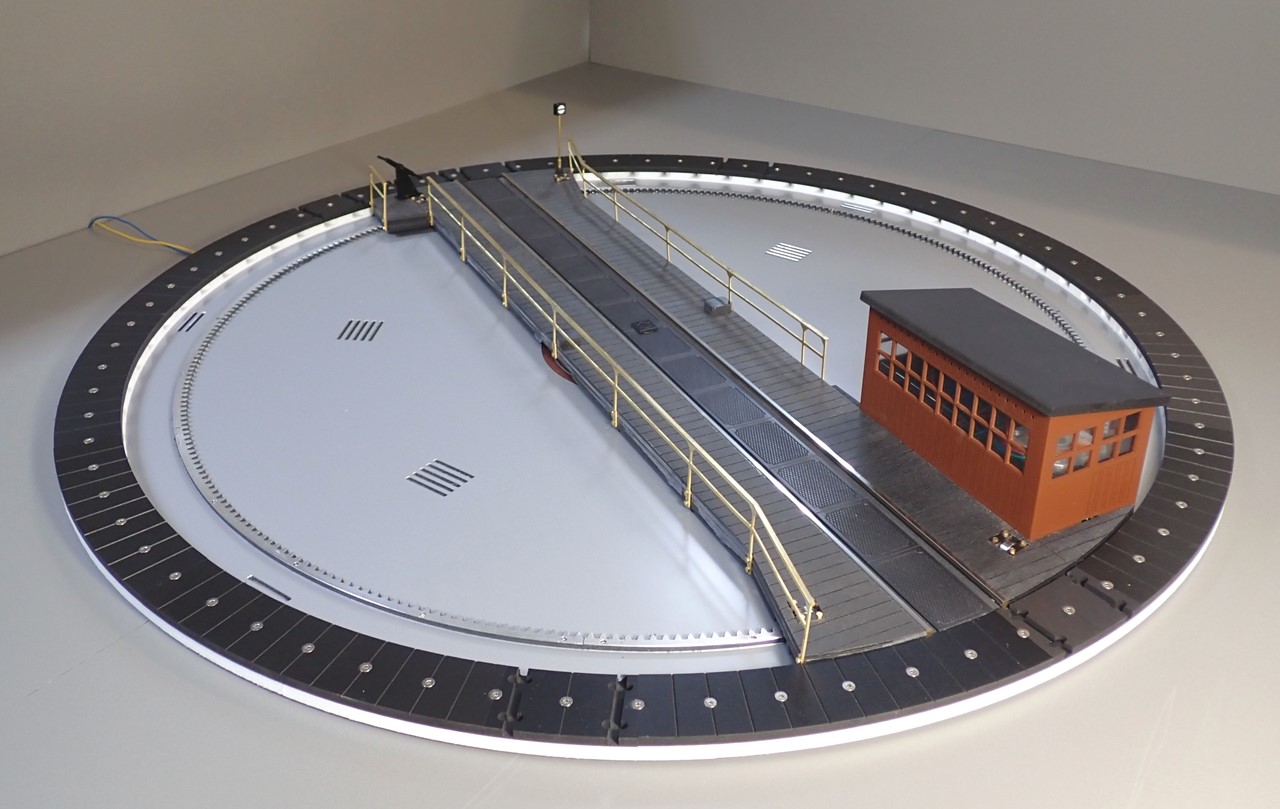

Die Drehscheibe wird mit Ihrer Wunschanzahl an Gleisanschlüssen geliefert. Auf dem Foto sehen Sie einen Musteraufbau mit 3 Abgängen. Es können bis zu 36 Abgänge im gestuften Raster von 5 Grad angebaut werden; der kleinste Abstand beträgt 10 Grad. Die Gleise in den Abgängen sind nicht im Lieferumfang enthalten, diese werden von aussen in die Abgänge eingeschoben und festgeschraubt.

Desweiteren besitzt die Drehscheibe über eine Veriegelung, welche mit dem Sperrsignal verbunden ist. Diese sorgt dafür, dass bei einem leichten Versatz von 3-4 mm der Abgang richtig arretiert wird. Ist der Versatz zu groß, blockiert auch das Sperrsignal und zeigt an, dass der Abgang nicht befahren werden kann. Somit ist eine optische Sicherung gegeben.

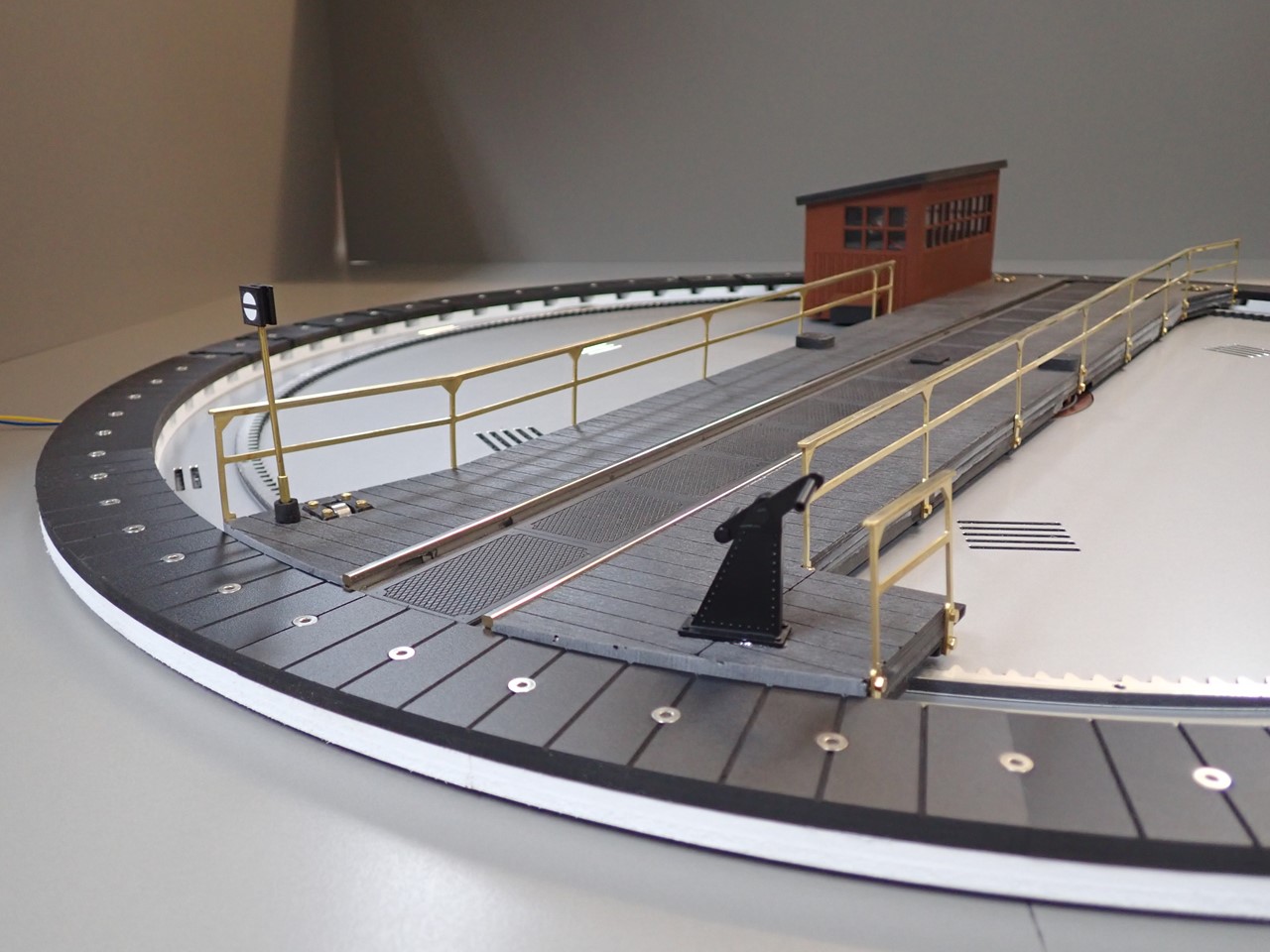

Details der Drehbühne sind unter anderem Sperrsignal, nachgebildeter Handantrieb, Messinggeländer und Wärterhaus.
Die Drehscheibe wird als Handdrehscheibe, oder als Erweiterung mit Schrittmotor und Decoder für den Digitalbetrieb audsgeliefert. Die Motorisierung kann später auch noch nachgerüstet werden. Wenn Sie die Drehscheibe gleich mit Decoder und Schrittmotor bestellen, wird der Einbau mit erledigt.

Das Drehbühnengleis wird über vier Schleifkontakte mit Strom versorgt. Das Kehrschleifenmodul im Decoder übernimmt die richtige Polarisierung der Gleise, wenn die Drehscheibe um 180 Grad gedreht wird. Im Handbetrieb müssten Sie hierfür einen 2-poligen Umschalter einbauen.
Den Schaltkontakt zur Kalibrierung der Drehscheibe haben wir folgendermaßen gelöst:
Neben dem Haus ist ein Schalter eingebaut. Auf der Grundplatte befindet sich eine Erhöhung aus einer Aluminiumplatte, die diesen Schalter dann an einer definierten Position auslöst.
Damit hat die Drehscheibe ihren definierten Startpunkt.

Die Materialien sind alle wetterfest, sodass bei entsprechender Pflege auch ein Betrieb auf einer Aussenanlage möglich ist: Ab und an sollte der zentrale Lagerring gefettet und der Bereich der Zahnstange gereinigt werden.
Im Winter oder bei schlechter Wetterlage ist es empfehlenswert, die Drehbühne abzubauen und einzulagern. Das schützt die Elektronik und die filgigranen Aufbauten. Die Drehbühne ist in der Mitte nur über die Zentralschraube fixiert und kann ganz einfach abgehoben werden. Dann lässt sich auch die Fläche und der Zahnkranz leicht reinigen.

Die Abgänge und Randstücken werden von Ihnen an die Unterplatte verschraubt, so können sie nach Belieben die Abgänge anbringen.

Die Lieferzeit beträgt in der Regel 8 Wochen.

Die Drehscheibe liefern wir Ihnen gerne auch ohne Aufpreis mit vernickelten Profilen. Einzig die Schnittkanten sind dann blank. Notieren Sie diesen Wunsch bitte unter Bemerkungen, genauso wie die Zahl der Abgänge und ob Sie Code 250 oder Code 332 Schienenprofile für die Gleise verwenden. Wir passen dann die Gleisanschlüsse entsprechend an.
