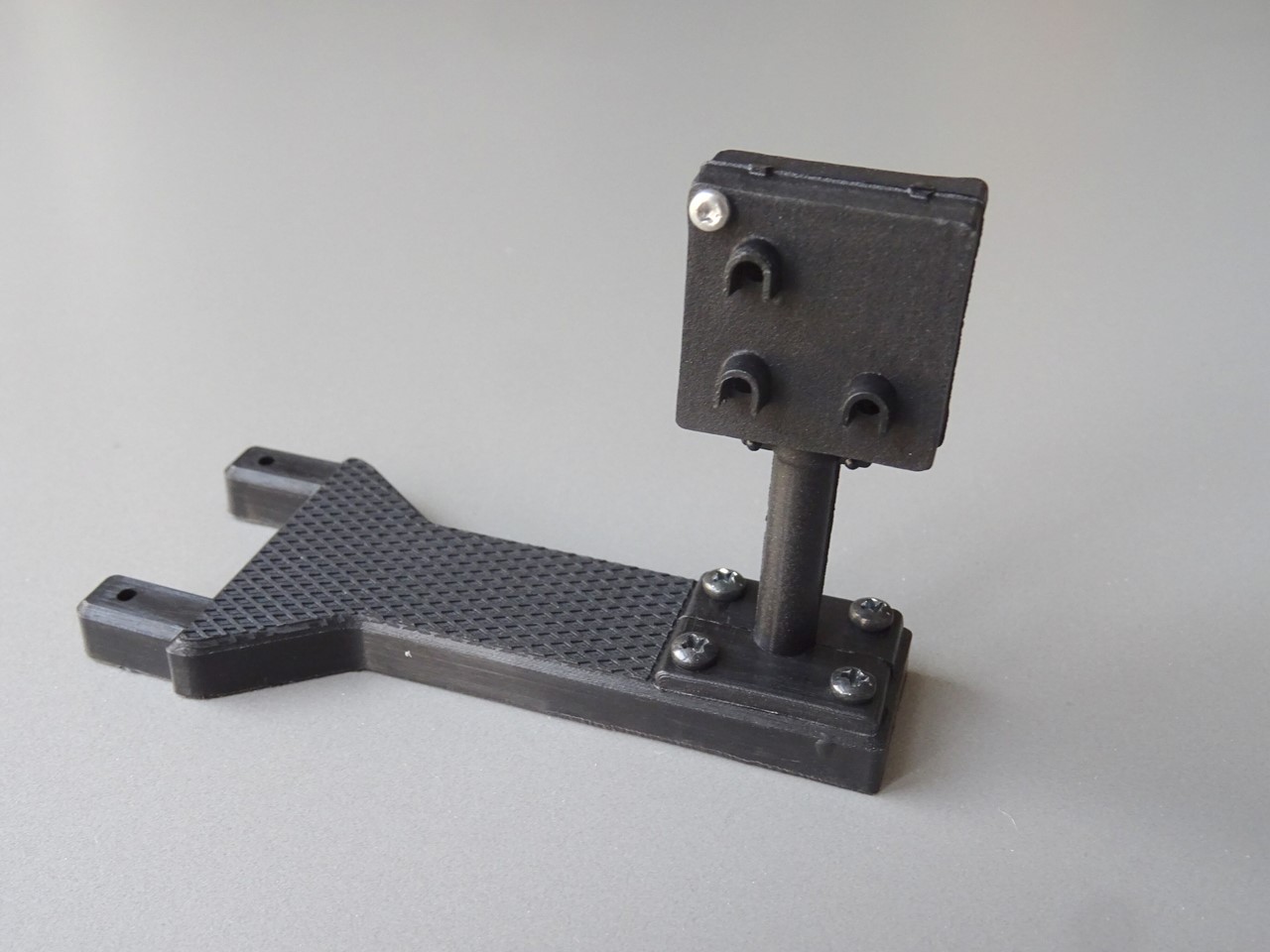

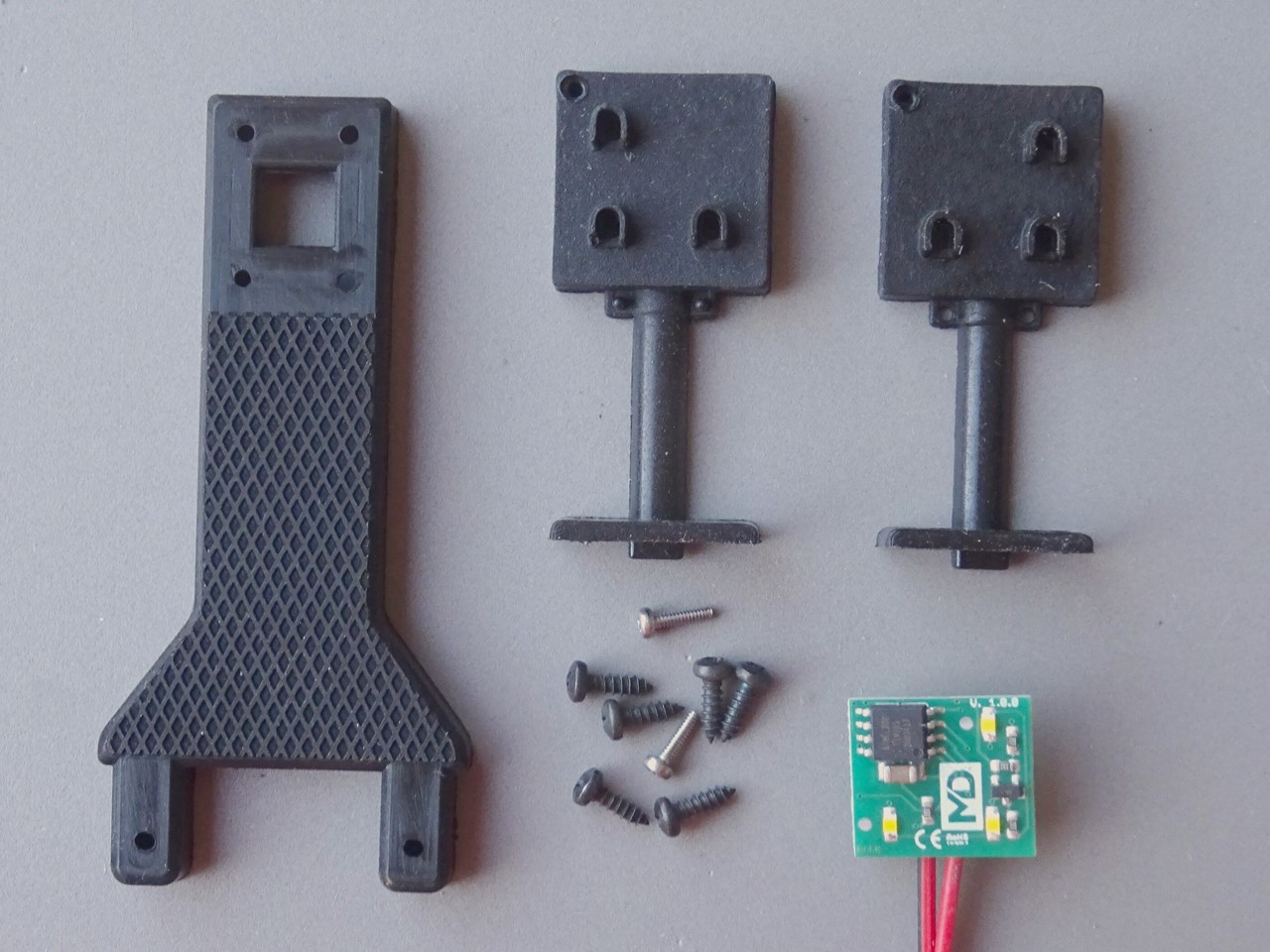

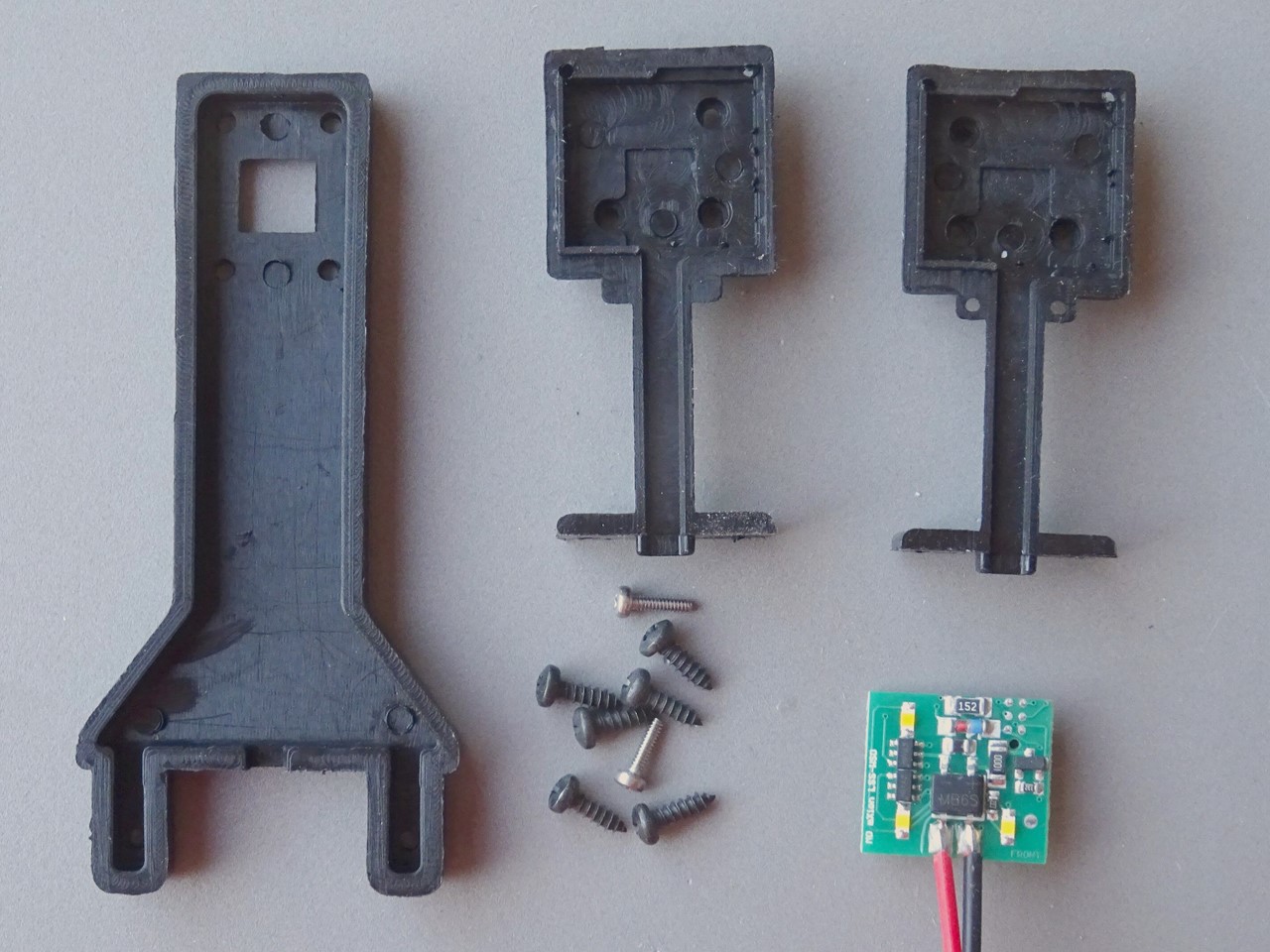

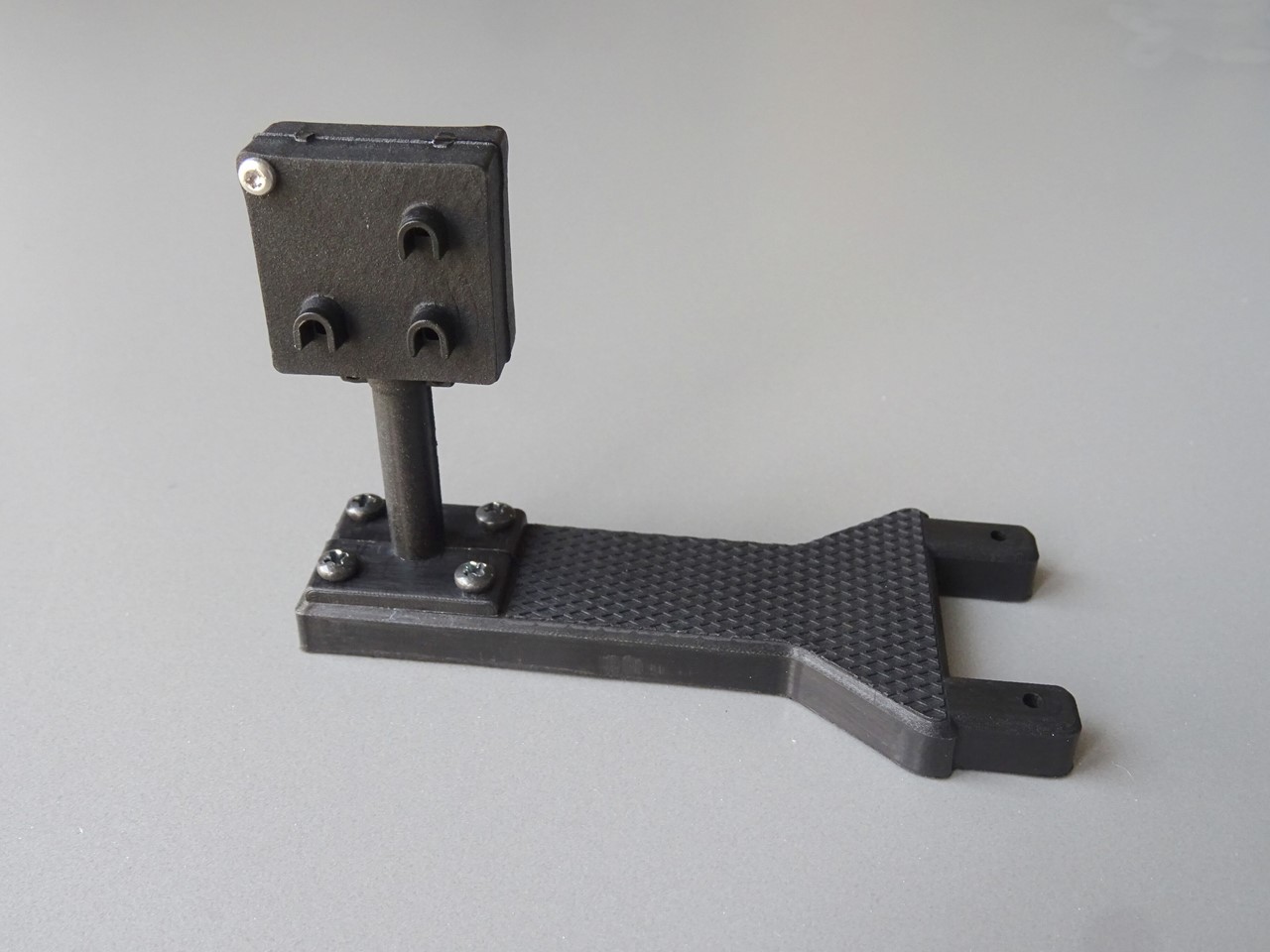

Bausatz Gehäuse: Das Gehäuse besteht aus wetterfestem Spritzguss und ist für den Einbau des Weichensignal-Decoders vorbereitet. Die kleinen Sonnenschirme sind vorbildgerecht ausgeformt;das Signalschild ist mit Sekundenkleber o.ä. zu befestigen.
Die Grundmaße des Signalkastens betragen 20 x 20 x 10 mm, die Höhe 40 mm. Der Abstand zwischen Schwellenaussenkante und Signalgehäuse beträgt 43 mm.
Mit der Grundplatte können Sie das Signal auch gleich sicher am Gleis befestigen. Unten ist Platz für die Kabelführung.
Das Gehäuse
ist nicht wasserdicht und muss abgedichtet werden für den Außenbetrieb.
Decoder: Das Weichensignal besitzt vorbildgerecht neutraleweiße LEDs. Kein Blaustich.
Das SH-Signal kann mehrfach im Bahnhofs- als auch im Güterbereich eingesetzt werden. Es besitzt eine integrierte Elektronik welche analog als auch digital betrieben werden kann. Im Digitalbetrieb können sogar noch weitere Funktionen aktiviert werden. Signale dieser Art werden in großer Stückzahl weltweit eingesetzt.
Das SH-Signal kann mehrfach im Bahnhofs- als auch im Güterbereich eingesetzt werden. Es besitzt eine integrierte Elektronik welche analog als auch digital betrieben werden kann. Im Digitalbetrieb können sogar noch weitere Funktionen aktiviert werden. Signale dieser Art werden in großer Stückzahl weltweit eingesetzt.
Im analogen Betrieb kann durch
Anlegen einer Gleichspannung und durch Umpolung die beiden Zustände GERADEAUS
und BOGENFAHRT erzeugt werden.
Die moderne Weichenlaterne gibt typische Weichensignale nach Originalvorbild wieder, wie diese zahlreich bei Bahngesellschaften anzutreffen sind. Die Lage der Weiche wird so auf beiden Seiten angezeigt und gibt vorbildgerecht beim Umschaltvorgang das typische Blinken wieder. Dieses ist einstellbar.
Das Modul unterstützt CV, POM und Registerprogrammierung.
Funktionen im Überblick:
- 2048 Weichenadressen
- Ausgänge unabhängig adressierbar
- 2. rote LED abschaltbar (KS-Signalsystem)
- div. Überblendeffekte einstellbar
- Zurückschaltfunktion
- Dimmen möglich
- Steuern, CV lesen/schreiben mit jeder DCC-Zentrale möglich
- 2048 Weichenadressen
- Ausgänge unabhängig adressierbar
- 2. rote LED abschaltbar (KS-Signalsystem)
- div. Überblendeffekte einstellbar
- Zurückschaltfunktion
- Dimmen möglich
- Steuern, CV lesen/schreiben mit jeder DCC-Zentrale möglich
WEEE-Reg.-Nr.: DE 69511296
